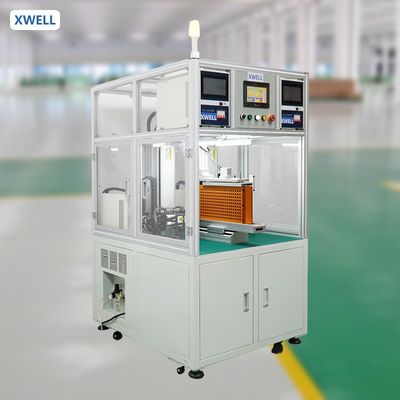

Máy hàn điểm tab pin hai mặt tự động
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XWELL |
| Chứng nhận: | CE |
| Số mô hình: | MD-ADW |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | USD 11000 - 15000 / pcs |
| chi tiết đóng gói: | Hộp gỗ |
| Thời gian giao hàng: | 10-15 ngày |
| Điều khoản thanh toán: | T/T, Western Union, L/C |
| Khả năng cung cấp: | 100pc mỗi tháng |
|
Thông tin chi tiết |
|||
| Bảo hành: | 1 năm | đầu số: | 2 chiếc |
|---|---|---|---|
| vận hành hệ thống: | hệ thống nhúng | Giao diện người dùng: | Màn hình cảm ứng |
| Nguồn điện: | 5000A / 8000A / 10000A tùy chọn | Hiệu quả: | 3800pcs/h |
| Đột quỵ thiết bị: | 500*350 (mm) khoảng 760 18650 ô | Công suất tải tối đa: | 200-400 chiếc (pin lithium 18650 tiêu chuẩn) |
| Hệ điều hành: | hệ thống nhúng + màn hình người - máy | Chế độ truyền: | bước + đai + ray dẫn hướng tuyến tính chính xác nhập khẩu (servo + vít tùy chọn) |
Mô tả sản phẩm
Máy hàn điểm tab pin hai mặt tự động
Ứng dụng sản phẩm
Máy hàn điểm pin tự động là một nền tảng chung của công nghệ xử lý tự động dựa trên CNC, phù hợp với việc hàn điểm và lắp ráp bộ pin trong nhà máy. So với việc hàn điểm thủ công, hiệu quả và độ chính xác của việc hàn đã được cải thiện đáng kể. Thiết kế nhân bản giúp việc vận hành và gỡ lỗi rất dễ dàng và thuận tiện. Thiết kế các thành phần tích hợp làm cho vẻ ngoài trở nên ngắn gọn hơn.
Ưu điểm
1) Tạo điện áp tải, điện áp điều khiển bằng phản hồi và thực hiện hàn chất lượng cao.
2) Chế độ nguồn của bộ gia nhiệt trước, gia nhiệt chính, gia nhiệt trước khi hàn, để đảm bảo chất lượng hàn ổn định.
3) Giữ sự liên tục của mật độ năng lượng, rút ngắn thời gian hàn và giảm biến dạng và màu sắc của kim loại cơ bản. (Thời gian hàn được kiểm soát trong micro giây, chế độ đầu ra liên tục)
4) Dễ dàng chuyển từ dòng điện thấp sang dòng điện cao, phù hợp với hàn chính xác.
5) Có thể đặt giới hạn trên và dưới của dòng điện để chỉ cần đánh giá xem chất lượng hàn có tốt hay không, phù hợp với nền tảng tự động hóa hàn.
6) Dòng hàn tăng theo thời gian điện khí hóa để đảm bảo hiệu quả hàn.
Ưu điểm sản phẩm
1. Hành trình hàn có thể được tùy chỉnh
2. Thích hợp cho nhiều loại bộ pin khác nhau
3. Hàn tốc độ cao
4. Màn hình cảm ứng 7 inch, thao tác thuận tiện hơn, hiển thị rõ ràng hơn
5. Đầu hàn có chức năng làm mát bằng không khí hoặc làm mát bằng nước, có thể làm giảm hiệu quả ảnh hưởng của nhiệt độ kim hàn điểm đến chất lượng hàn.
6. Có thể lưu trữ tối đa 99 nhóm tệp, tệp dễ dàng gọi,
không yêu cầu quy trình thay đổi đường dây phức tạp
7. Chức năng hiệu chuẩn một phím cho tổng số mối hàn, có thể được hiệu chuẩn cho sự thay đổi điểm do thay đổi chân hàn hoặc các lý do khác
8. Máy hàn điểm điện hoặc khí nén là tùy chọn
Thông số kỹ thuật sản phẩm
|
THÔNG SỐ KỸ THUẬT CHO MD-ASW VÀ MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Số đầu hàn
|
1
|
2
|
|
|
Hành trình
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
Tốc độ hàn
|
0.5s/điểm, 2000-2500pcs/h
|
0.5s/điểm, 3500-4000pcs/h
|
|
|
Nguồn cấp cho máy hàn
|
Máy hàn điểm biến tần 5000A
|
||
|
Tốc độ động cơ tối đa
|
1000mm/s
|
||
|
Số lượng pin tối đa
|
450 chiếc (18650)
|
||
|
Hệ điều hành
|
Hệ thống nhúng
|
||
|
Giao diện người dùng
|
Màn hình cảm ứng
|
||
|
Chế độ truyền động
|
Động cơ bước và thanh ray dẫn hướng chính xác
|
||
|
Nguồn điện
|
220V/50Hz (máy); 3 pha, 380V/50Hz (Máy hàn)
|
||
|
Áp suất không khí
|
0.3-0.6 MPa
|
||
|
Kích thước máy
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Trọng lượng máy
|
200kg
|
350kg
|
|
Ứng dụng sản phẩm
MD-ADW có thể được sử dụng trong pin dụng cụ điện, pin xe xoắn, Bộ pin lưu trữ năng lượng, Pin xe điện Scooter, v.v. So với việc hàn điểm thủ công, hiệu quả và độ chính xác của việc hàn đã được cải thiện đáng kể.
Vận hành sản phẩm
1. Thiết lập các thông số hàn trên màn hình cảm ứng. (Cùng một sản phẩm chỉ cần được thiết lập một lần)
2. Đặt đồ gá có bộ pin vào vị trí kẹp nhanh.
3. Nhấn nút khởi động, máy tự động hoàn thành tất cả các thao tác hàn.
4. Máy hàn phát ra âm thanh để nhắc người vận hành thay thế đồ gá mới (bộ pin).

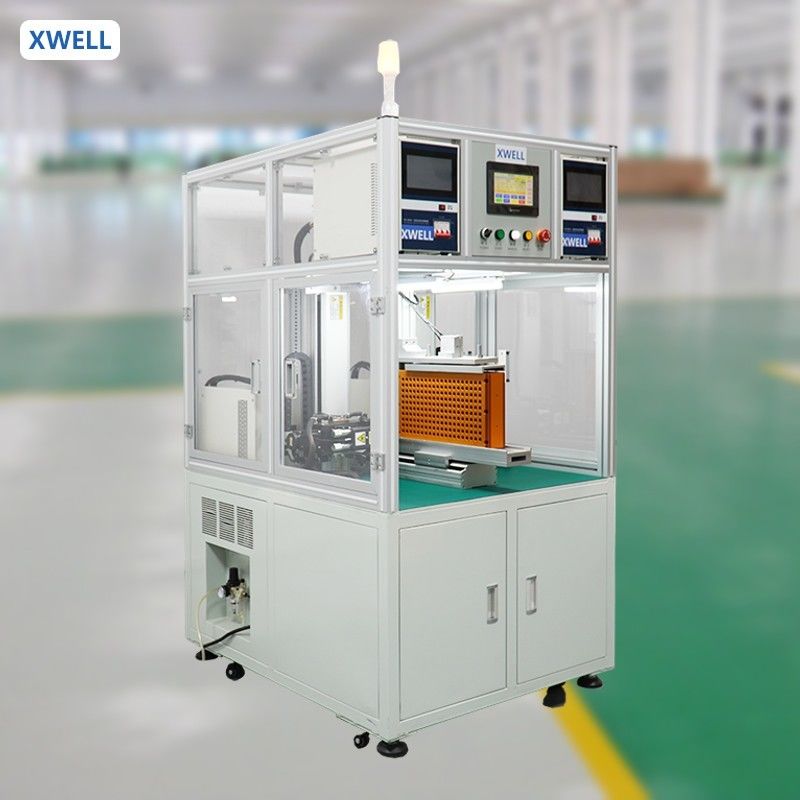

Chi tiết máy hàn điểm hai mặt
Mẫu hàn bộ pin hình trụ
