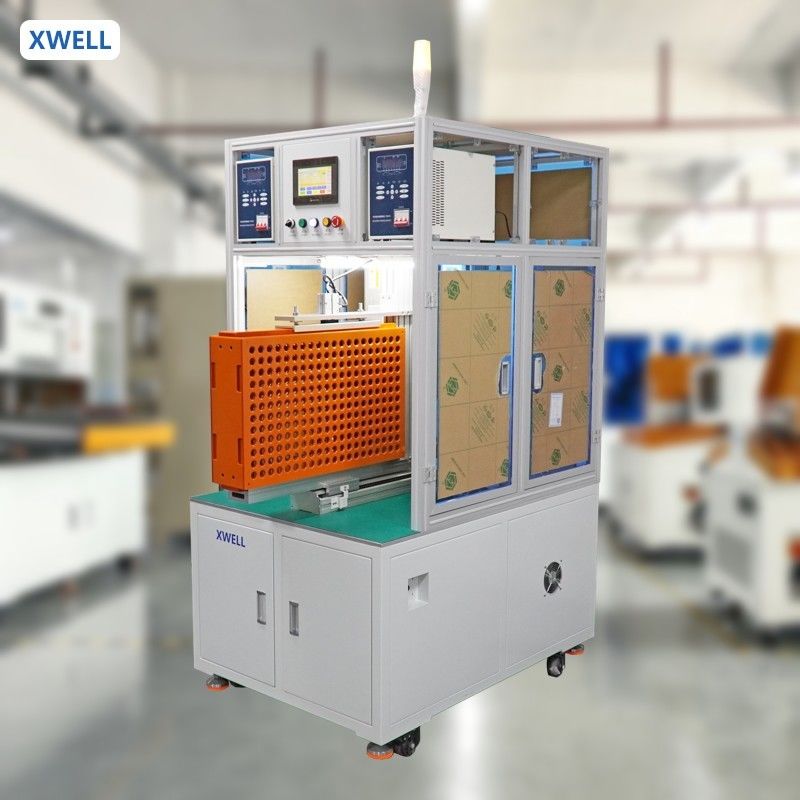

Máy hàn điểm hai mặt cho gói pin lithium
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XWELL |
| Chứng nhận: | CE |
| Số mô hình: | MD-ADW |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | USD 11000 - 15000 / pcs |
| chi tiết đóng gói: | Hộp gỗ |
| Thời gian giao hàng: | 10-15 ngày |
| Điều khoản thanh toán: | T/T, Western Union, L/C |
| Khả năng cung cấp: | 100pc mỗi tháng |
|
Thông tin chi tiết |
|||
| Bảo hành: | 1 năm | đầu số: | 2 chiếc |
|---|---|---|---|
| vận hành hệ thống: | hệ thống nhúng | Giao diện người dùng: | Màn hình cảm ứng |
| Nguồn điện: | 5000A / 8000A / 10000A tùy chọn | Hiệu quả: | 3800pcs/h |
| Đột quỵ thiết bị: | 500*350 (mm) khoảng 760 18650 ô | Công suất tải tối đa: | 200-400 chiếc (pin lithium 18650 tiêu chuẩn) |
| Hệ điều hành: | hệ thống nhúng + màn hình người - máy | Chế độ truyền: | bước + đai + ray dẫn hướng tuyến tính chính xác nhập khẩu (servo + vít tùy chọn) |
Mô tả sản phẩm
Máy Hàn Điểm Hai Mặt Cho Khối Pin Lithium
Sản phẩm DMô tả
Máy hàn điểm hai mặt này được trang bị bộ nguồn hàn transistor 10000A, có chức năng phát hiện điện trở tiếp xúc giữa vật hàn hoặc vật hàn và kim hàn. Nó có thể được sử dụng tốt để phát hiện điện trở hàn trước khi hàn điểm, tránh làm hỏng vật hàn và kim hàn trong quá trình hàn, đồng thời đạt được mối hàn có độ chính xác cao và độ tin cậy cao.Tính năng* Hỗ trợ khởi động ngắt quãng, khởi động tự động và khởi động thủ công.* Báo động mối hàn nguội và bịt kín.
* Tích hợp bộ theo dõi dòng hàn, có thể hiển thị dòng hàn theo thời gian thực.* Có thể lưu trữ hàng chục quy trình sản phẩm khối pin khác nhau, chuyển đổi sản phẩm mà không cần đặt lại thông số.
Ưu điểm sản phẩm
1. Hành trình hàn có thể được tùy chỉnh
2. Thích hợp cho nhiều loại khối pin khác nhau
3. Hàn tốc độ cao
4. Màn hình cảm ứng 7 inch, thao tác thuận tiện hơn, hiển thị rõ ràng hơn
5. Đầu hàn có chức năng làm mát bằng không khí hoặc làm mát bằng nước, có thể giảm hiệu quả ảnh hưởng của nhiệt độ kim hàn điểm đến chất lượng hàn.
6. Có thể lưu trữ tối đa 99 nhóm tệp, tệp dễ dàng gọi,
không yêu cầu quy trình thay đổi đường dây phức tạp
7. Chức năng hiệu chuẩn một phím cho tổng dịch chuyển của các mối hàn, có thể được hiệu chuẩn cho sự dịch chuyển điểm do thay đổi chân hàn hoặc các lý do khác
8. Máy hàn điểm điện hoặc khí nén là tùy chọn
Thông số kỹ thuật sản phẩm
THÔNG SỐ KỸ THUẬT CHO MD-ASW VÀ MD-ADW
MD-ASW
MD-ADW
Số lượng đầu hàn
|
1
|
|||
| 2 | Hành trình | ||
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
Tốc độ hàn
|
|
|
0.5s/điểm, 2000-2500pcs/h
|
0.5s/điểm, 3500-4000pcs/h
|
Nguồn điện hàn
|
|
|
Máy hàn điểm biến tần 5000A
|
Tốc độ động cơ tối đa
|
1000mm/s
|
|
|
Số lượng pin tối đa
|
450 chiếc (18650)
|
||
|
Hệ điều hành
|
Hệ thống nhúng
|
||
|
Giao diện người dùng
|
Màn hình cảm ứng
|
||
|
Chế độ truyền động
|
Động cơ bước và thanh ray dẫn hướng chính xác
|
||
|
Nguồn điện
|
220V/50Hz (máy); 3 pha, 380V/50Hz (Máy hàn)
|
||
|
Áp suất không khí
|
0.3-0.6 MPa
|
||
|
Kích thước máy
|
900L*900W*1750Hmm
|
||
|
1100L*900W*1930Hmm
|
Trọng lượng máy
|
||
|
200kg
|
350kg
|
Ứng dụng sản phẩm
|
|
|
MD-ADW có thể được sử dụng trong pin dụng cụ điện, pin xe xoắn, Khối pin lưu trữ năng lượng, Pin xe điện Scooter, v.v. So với hàn điểm thủ công, hiệu quả và độ chính xác của hàn đã được cải thiện rất nhiều.
|
Vận hành sản phẩm
|
1. Thiết lập các thông số hàn trên màn hình cảm ứng. (Cùng một sản phẩm chỉ cần được thiết lập một lần)
|
|
2. Đặt đồ gá có khối pin vào vị trí kẹp nhanh.
3. Nhấn nút khởi động, máy tự động hoàn thành tất cả các thao tác hàn.
4. Thợ hàn phát ra âm thanh để nhắc người vận hành thay thế đồ gá mới (khối pin).
Chi tiết máy hàn điểm hai mặt
Mẫu hàn khối pin hình trụ
