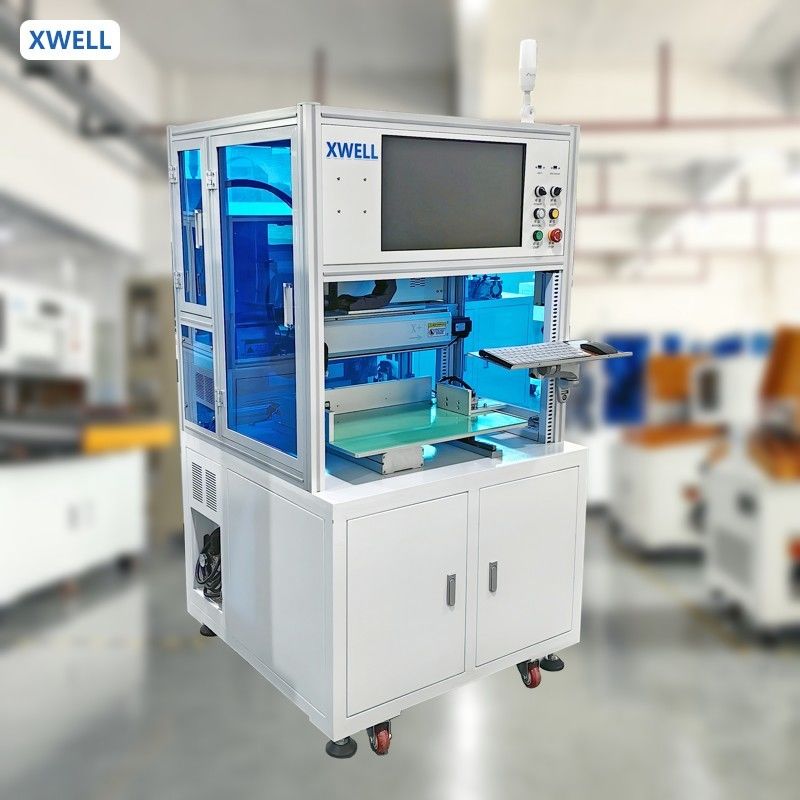

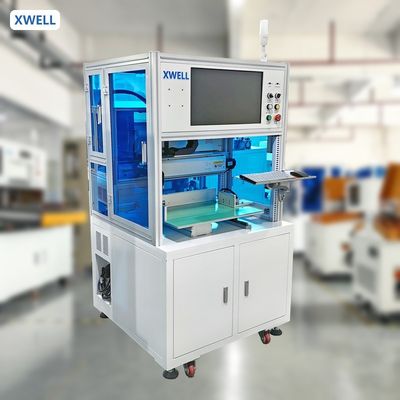

Máy hàn điểm pin tự động một mặt cho bộ pin tế bào hình trụ 18650 21700
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XWELL |
| Chứng nhận: | CE |
| Số mô hình: | MD-ADW |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | USD 11000 - 15000 / pcs |
| chi tiết đóng gói: | Hộp gỗ |
| Thời gian giao hàng: | 10-15 ngày |
| Điều khoản thanh toán: | T/T, Western Union, L/C |
| Khả năng cung cấp: | 100pc mỗi tháng |
|
Thông tin chi tiết |
|||
| Max. tối đa. Welding Thickness độ dày hàn: | 0,3mm | các loại pin: | tế bào hình trụ |
|---|---|---|---|
| vận hành hệ thống: | hệ thống nhúng | Giao diện người dùng: | Màn hình cảm ứng |
| Nguồn điện: | 5000A / 8000A / 10000A tùy chọn | Hiệu quả: | 3800pcs/h |
| Đột quỵ thiết bị: | 500*350 (mm) khoảng 760 18650 ô | Công suất tải tối đa: | 200-400 chiếc (pin lithium 18650 tiêu chuẩn) |
| Hệ điều hành: | hệ thống nhúng + màn hình người - máy | Chế độ truyền: | bước + đai + ray dẫn hướng tuyến tính chính xác nhập khẩu (servo + vít tùy chọn) |
Mô tả sản phẩm
Máy hàn điểm pin tự động một mặt cho bộ pin hình trụ 18650 21700
Mô tả sản phẩm:
Áp dụng cho bộ pin xe điện, bộ pin đèn đường, mô-đun pin ô tô, bộ pin xe cân bằng, bộ pin xe tay ga, nguồn điện di động, mô-đun bộ pin khởi động, bộ pin dụng cụ điện, bộ pin máy tính xách tay, các sản phẩm điện tử khác nhau và các tổ hợp pin khác!
Thông số kỹ thuật sản phẩm
|
THÔNG SỐ KỸ THUẬT CHO MD-ASW VÀ MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Số đầu hàn
|
1
|
2
|
|
|
Hành trình
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
Tốc độ hàn
|
0.5s/điểm, 2000-2500pcs/h
|
0.5s/điểm, 3500-4000pcs/h
|
|
|
Nguồn điện hàn
|
Máy hàn điểm biến tần 5000A
|
||
|
Tốc độ động cơ tối đa
|
1000mm/s
|
||
|
Số lượng pin tối đa
|
450 chiếc (18650)
|
||
|
Hệ điều hành
|
Hệ thống nhúng
|
||
|
Giao diện người dùng
|
Màn hình cảm ứng
|
||
|
Chế độ truyền động
|
Động cơ bước và thanh ray dẫn hướng chính xác
|
||
|
Nguồn điện
|
220V/50Hz (máy); 3 pha, 380V/50Hz (Máy hàn)
|
||
|
Áp suất không khí
|
0.3-0.6 MPa
|
||
|
Kích thước máy
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Trọng lượng máy
|
200kg
|
350kg
|
|
Ứng dụng sản phẩm
MD-ADW có thể được sử dụng trong pin dụng cụ điện, pin xe xoắn, Bộ pin lưu trữ năng lượng, Pin xe điện xe tay ga, v.v. So với hàn điểm thủ công, hiệu quả và độ chính xác của hàn đã được cải thiện đáng kể.
Vận hành sản phẩm
1. Thiết lập các thông số hàn trên màn hình cảm ứng. (Chỉ cần thiết lập một lần cho cùng một sản phẩm)
2. Đặt đồ gá với bộ pin vào vị trí kẹp nhanh.
3. Nhấn nút khởi động, máy tự động hoàn thành tất cả các thao tác hàn.
4. Máy hàn phát ra âm thanh để nhắc người vận hành thay thế đồ gá (bộ pin) mới.
Chi tiết máy hàn điểm hai mặt
Mẫu hàn bộ pin hình trụ
