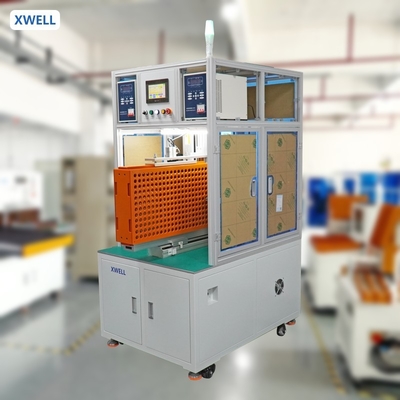

Máy hàn điểm CNC hai mặt tự động Thiết bị hàn cho bộ pin

Máy Hàn Điểm CNC Hai Mặt Tự Động Thiết Bị Hàn cho Bộ Pin

Tính năng sản phẩm

1.1 Nguồn: 3 pha AC 380V
1.2 Áp suất không khí; 0,4-0,6Mpa
1.3 Phạm vi áp dụng: Kết hợp nối tiếp và song song của lõi pin năng lượng 18650 / 26650, kết hợp đa song song và đa nối tiếp, pin dụng cụ điện, pin xe lắc, bộ pin lưu trữ, bộ pin 26650, bộ pin 32650, pin xe đạp điện, v.v.
1.4 Hành trình tối đa: ví dụ lõi pin 18650, hành trình tối đa: Trục X 35 chiếc lõi * Trục Y 20 chiếc lõi, nếu cần hành trình lớn hơn, cần phải tùy chỉnh.
1.5 Kim hàn phù hợp: Đường kính 4 - 4 * 6 kim hàn đầu phẳng nhập khẩu (hàn điểm lồi), đường kính 1,5 * 100mm (hàn điểm)
1.6 Chiều rộng niken phù hợp: Tạo hình niken
1.7 Có thể tùy chỉnh khuôn hàn điểm loại vào trước và ra sau (Thích hợp để sử dụng dây chuyền sản xuất tự động)
1.8 Chức năng kim mài tự động tùy chỉnh
1.9 Độ dày niken phù hợp: 0,1mm-0,3mm
1.10 Hiệu quả sản xuất: khoảng 4000 chiếc - 5000 chiếc mỗi giờ
1.11 Máy hàn: mẫu 5000A / 8000A, hai bộ

• Máy hàn điểm tiêu chuẩn: 5000A / 8000A, 2 bộ
• Hàn điểm tốc độ nhanh (2-10ms)
• Điểm hàn nhiệt độ thấp
• Giám sát hàn thời gian thực
• Với tín hiệu hoàn thành hàn, tiết kiệm thời gian hàn
• Có thể đặt hàn điểm thông số kỹ thuật hàn (Cực dương và cực âm được hàn bằng các dòng điện khác nhau)
• Có thể đặt cùng một điểm hàn cực dương của pin và cực âm không hàn điểm
• Dòng điện quá nhỏ hoặc bất thường trong quá trình hàn điểm, máy tự động báo động và dừng

1.12 Hiệu ứng hàn: độ đồng nhất hàn tốt, mối hàn đồng đều và đẹp
1.13 Ba loại đầu vào dữ liệu hàn điểm:

• Phương pháp nhập ma trận điểm
• Phương pháp nhập mảng
• Phương pháp nhập đĩa, lưu trữ dữ liệu hàn điểm vào đĩa U, nhập trực tiếp vào máy, (Dữ liệu CAD DXF của đĩa U được nhập vào màn hình cảm ứng bằng một lần, sau đó có thể được xuất từ màn hình cảm ứng theo lô sang đĩa U, và sau đó được nhập vào các máy khác để sử dụng)

1.14 Tên khuôn hàn: Kỹ năng nhập tiếng Trung và tiếng Anh
1.15 Thành phần điều khiển: Màn hình cảm ứng 7 inch, bộ lập trình PLC tốc độ cao 6 trục, động cơ servo 750W 3 trục, đầu hàn điện truyền động động cơ servo 400W 2 trục
1.16 Sử dụng dải niken tạo hình để giảm lãng phí
1.17 Việc gỡ lỗi thiết bị rất đơn giản, dễ học và dễ hiểu, thay đổi kiểu máy nhanh chóng (có thể gọi 0-199 nhóm dữ liệu)
1.18 Công suất đầu hàn: Servo điện
1.19 Khuôn đồ gá pin hoàn thiện: 1 bộ đồ gá gỗ điện cách điện (2 chiếc)
1.20 Bảo hành: bảo hành có giới hạn một năm và hỗ trợ trọn đời
1.21 Thiết bị đi kèm với báo động lỗi, xóa lỗi theo lời nhắc
1.22 Kích thước: D1100 * R900 * C1930MM
1.23 Trọng lượng: khoảng 350KG

Ưu điểm sản phẩm

1. Hành trình hàn có thể được tùy chỉnh
2. Thích hợp cho nhiều loại bộ pin khác nhau
3. Hàn tốc độ cao
4. Màn hình cảm ứng 7 inch, thao tác thuận tiện hơn, hiển thị rõ ràng hơn
5. Đầu hàn có chức năng làm mát bằng không khí hoặc làm mát bằng nước, có thể giảm hiệu quả ảnh hưởng của nhiệt độ kim hàn điểm đến chất lượng hàn.
6. Có thể lưu trữ tối đa 99 nhóm tệp, tệp dễ gọi,
không yêu cầu quy trình thay đổi đường phức tạp
7. Chức năng hiệu chỉnh một phím cho tổng dịch chuyển của các mối hàn, có thể được hiệu chỉnh cho sự dịch chuyển điểm do thay đổi chốt hàn hoặc các lý do khác
8. Máy hàn điểm điện hoặc khí nén là tùy chọn

Thông số kỹ thuật sản phẩm

Ứng dụng sản phẩm

MD-ADW có thể được sử dụng trong pin dụng cụ điện, pin xe xoắn, Bộ pin lưu trữ năng lượng, Pin xe điện Scooter, v.v. So với hàn điểm thủ công, hiệu quả và độ chính xác của hàn đã được cải thiện rất nhiều.

Vận hành sản phẩm

1. Thiết lập các thông số hàn trên màn hình cảm ứng. (Cùng một sản phẩm chỉ cần được thiết lập một lần)
2. Đặt đồ gá có bộ pin vào vị trí kẹp nhanh.
3. Nhấn nút khởi động, máy tự động hoàn thành tất cả các thao tác hàn.
4. Thợ hàn phát ra âm thanh để nhắc người vận hành thay thế đồ gá mới (bộ pin).

Chi tiết máy hàn điểm hai mặt

Mẫu hàn bộ pin hình trụ
