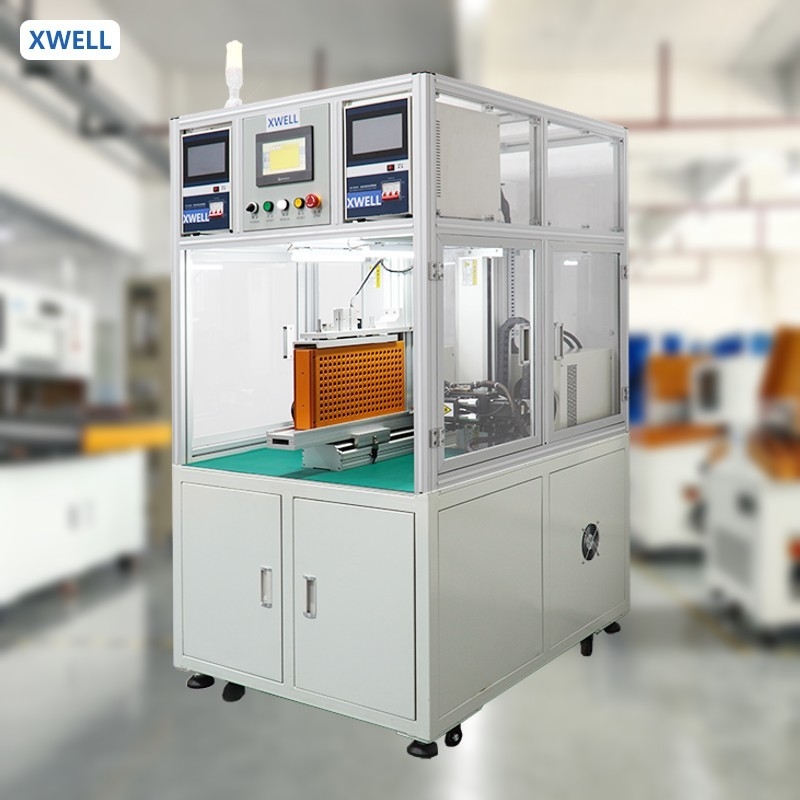

Đầu hàn xoay hai mặt tự động cho máy hàn điểm bộ pin với Hệ thống điều khiển PLC
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XWELL |
| Chứng nhận: | CE |
| Số mô hình: | MD-ADW |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1pcs |
|---|---|
| Giá bán: | USD 11000 - 15000 / pcs |
| chi tiết đóng gói: | Hộp gỗ |
| Thời gian giao hàng: | 10-15 ngày |
| Điều khoản thanh toán: | T/T, Western Union, L/C |
| Khả năng cung cấp: | 100pc mỗi tháng |
|
Thông tin chi tiết |
|||
| Sự chi trả: | L/C,T/T, Công Đoàn Phương Tây, Paypal | Bảo hành: | 1 năm |
|---|---|---|---|
| Điểm bán hàng chính: | Độ chính xác cao | Giao diện người dùng: | Màn hình cảm ứng |
| Nguồn điện: | 5000A / 8000A / 10000A tùy chọn | Hiệu quả: | 3800pcs/h |
| Đột quỵ thiết bị: | 500*350 (mm) khoảng 760 18650 ô | Công suất tải tối đa: | 200-400 chiếc (pin lithium 18650 tiêu chuẩn) |
| Hệ điều hành: | hệ thống nhúng + màn hình người - máy | Chế độ truyền: | bước + đai + ray dẫn hướng tuyến tính chính xác nhập khẩu (servo + vít tùy chọn) |
| Làm nổi bật: | máy hàn điểm hai mặt tự động,máy hàn đầu xoay cho bộ pin,Máy hàn điểm pin lithium điều khiển PLC |
||
Mô tả sản phẩm
Đầu hàn xoay hai mặt tự động Máy hàn điểm bộ pin với Hệ thống điều khiển PLC
Ứng dụng sản phẩm
Máy hàn điểm bộ pin tự động là một nền tảng chung của công nghệ xử lý tự động dựa trên CNC, phù hợp với việc hàn điểm và lắp ráp bộ pin trong nhà máy. So với hàn điểm thủ công, hiệu quả và độ chính xác của việc hàn đã được cải thiện đáng kể. Thiết kế nhân bản giúp việc vận hành và gỡ lỗi rất dễ dàng và thuận tiện. Thiết kế các thành phần tích hợp giúp vẻ ngoài trở nên ngắn gọn hơn.
Thông số kỹ thuật sản phẩm
|
THÔNG SỐ KỸ THUẬT CHO MD-ASW VÀ MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Số đầu hàn
|
1
|
2
|
|
|
Hành trình
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
Tốc độ hàn
|
0.5s/điểm, 2000-2500pcs/h
|
0.5s/điểm, 3500-4000pcs/h
|
|
|
Nguồn điện hàn
|
Máy hàn điểm biến tần 5000A
|
||
|
Tốc độ động cơ tối đa
|
1000mm/s
|
||
|
Số pin tối đa
|
450 chiếc (18650)
|
||
|
Hệ điều hành
|
Hệ thống nhúng
|
||
|
Giao diện người dùng
|
Màn hình cảm ứng
|
||
|
Chế độ truyền động
|
Động cơ bước và thanh ray dẫn hướng chính xác
|
||
|
Nguồn điện
|
220V/50Hz (máy); 3 pha, 380V/50Hz (Máy hàn)
|
||
|
Áp suất không khí
|
0.3-0.6 MPa
|
||
|
Kích thước máy
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Trọng lượng máy
|
200kg
|
350kg
|
|
Ứng dụng sản phẩm
MD-ADW có thể được sử dụng trong pin dụng cụ điện, pin xe xoắn, Bộ pin lưu trữ năng lượng, Pin xe điện Scooter, v.v. So với hàn điểm thủ công, hiệu quả và độ chính xác của việc hàn đã được cải thiện đáng kể.
Vận hành sản phẩm
1. Thiết lập các thông số hàn trên màn hình cảm ứng. (Cùng một sản phẩm chỉ cần thiết lập một lần)
2. Đặt đồ gá có bộ pin vào vị trí kẹp nhanh.
3. Nhấn nút khởi động, máy tự động hoàn thành tất cả các thao tác hàn.
4. Máy hàn phát ra âm thanh để nhắc người vận hành thay thế đồ gá mới (bộ pin).
Chi tiết máy hàn điểm hai mặt
Mẫu hàn bộ pin hình trụ
