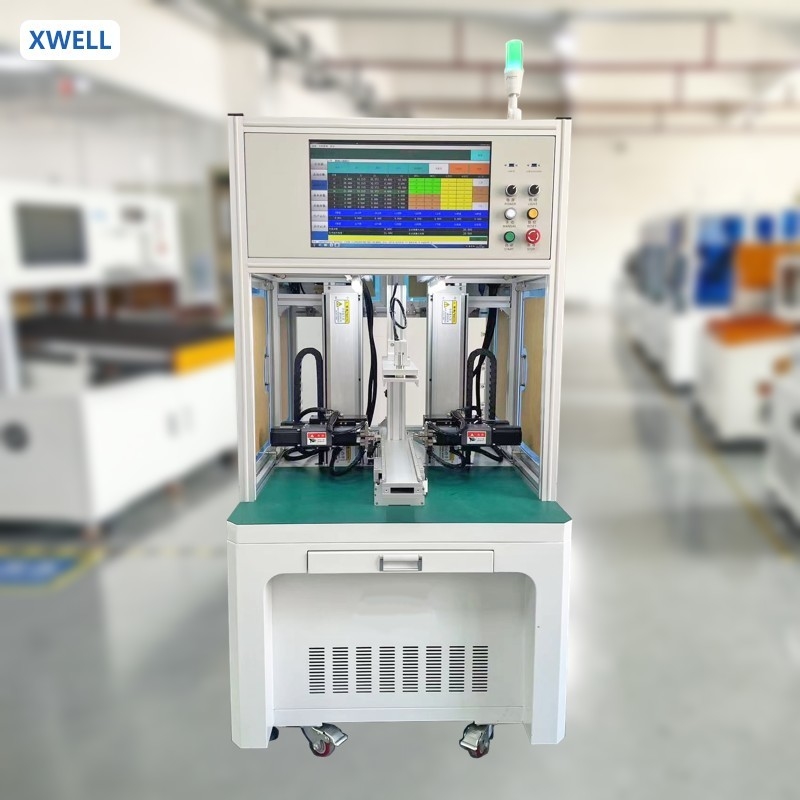

Máy hàn điểm tự động gói pin hai mặt
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XWELL |
| Chứng nhận: | CE |
| Số mô hình: | MD-ADW |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1pcs |
|---|---|
| Giá bán: | USD 11000 - 15000 / pcs |
| chi tiết đóng gói: | Hộp gỗ |
| Thời gian giao hàng: | 10-15 ngày |
| Điều khoản thanh toán: | T/T, Western Union, L/C |
| Khả năng cung cấp: | 100 chiếc mỗi tháng |
|
Thông tin chi tiết |
|||
| Trọng lượng ròng: | 350kg | Loại: | Tự động |
|---|---|---|---|
| Các điểm bán hàng chính: | Độ chính xác cao | Giao diện người dùng: | Màn hình chạm |
| Nguồn năng lượng: | 5000A / 8000A / 10000A tùy chọn | Hiệu quả: | 3800pcs/h |
| Đột quỵ thiết bị: | 500*350 (mm) khoảng 760 18650 ô | Công suất tải tối đa: | 200-400 chiếc (pin lithium 18650 tiêu chuẩn) |
| Hệ điều hành: | hệ thống nhúng + màn hình người - máy | chế độ truyền: | bước + đai + ray dẫn hướng tuyến tính chính xác nhập khẩu (servo + vít tùy chọn) |
Mô tả sản phẩm
Máy hàn điểm tự động gói pin hai mặt
MD-ADW(máy DC) Máy hàn điểm bộ pin là một nền tảng chung cho việc lắp ráp bộ pin xi lanh. Nó được trang bị nguồn điện hàn biến tần 8000A DC tiên tiến,Pin phù hợp cho hàn điểm gói và lắp ráp trong nhà máyMáy này có thể lắp ráp pin như 18650, 26650, 21700... và dải thép được mạ nickel hoặc nickel.
Đặc điểm:
1.Hỗ trợ khởi động điểm ngắt, hỗ trợ chuyển đổi chế độ khởi động tự động và khởi động thủ công.
2Nó có một hàn điểm sai và ngoài vị trí hàn chức năng báo động.
3Chương trình đơn giản, và nó hỗ trợ bất kỳ lập trình điểm và lập trình mảng. 999 nhóm có thể được lưu các tập tin lập trình.
4- Lưu ý dự báo thay đổi kim hàn.
5Hệ thống giám sát dòng hàn riêng, giám sát thời gian thực của dòng hàn.
Thông số kỹ thuật sản phẩm
|
Thông số kỹ thuật cho MD-ASW và MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Số đầu hàn
|
1
|
2
|
|
|
Du lịch
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
Phối hàn
|
0.5s/địa điểm, 2000-2500pcs/h
|
0.5s/địa điểm, 3500-4000pcs/h
|
|
|
Bộ cung cấp điện cho máy hàn
|
Máy hàn điểm biến tần 5000A
|
||
|
Tốc độ động cơ tối đa
|
1000mm/s
|
||
|
Số pin tối đa
|
450 chiếc (18650)
|
||
|
Hệ điều hành
|
Hệ thống nhúng
|
||
|
Giao diện người dùng
|
Màn hình cảm ứng
|
||
|
Chế độ lái xe
|
Động cơ bước và đường sắt hướng dẫn chính xác
|
||
|
Cung cấp điện
|
220V / 50Hz ((máy); 3 giai đoạn, 380V / 50Hz ((Welder)
|
||
|
Áp suất không khí
|
0.3-0.6 MPa
|
||
|
Kích thước máy
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Trọng lượng máy
|
200kg
|
350kg
|
|
Ứng dụng sản phẩm
MD-ADW có thể được sử dụng trong pin công cụ điện, pin xe xoắn, Bộ pin lưu trữ năng lượng, Pin xe điện xe tay, vv so với hàn điểm thủ công,hiệu quả và độ chính xác của hàn đã được cải thiện đáng kể.
Hoạt động sản phẩm
1. Đặt các thông số hàn trên màn hình cảm ứng.
2Đặt thiết bị với bộ pin vào vị trí kẹp nhanh.
3. Nhấn nút khởi động, máy tự động hoàn thành tất cả các hành động hàn.
4. Âm thanh máy hàn để yêu cầu người vận hành thay thế vật cố định mới (bộ pin).
Thông tin chi tiết về máy hàn điểm hai mặt
Các mẫu hàn bộ pin hình trụ
