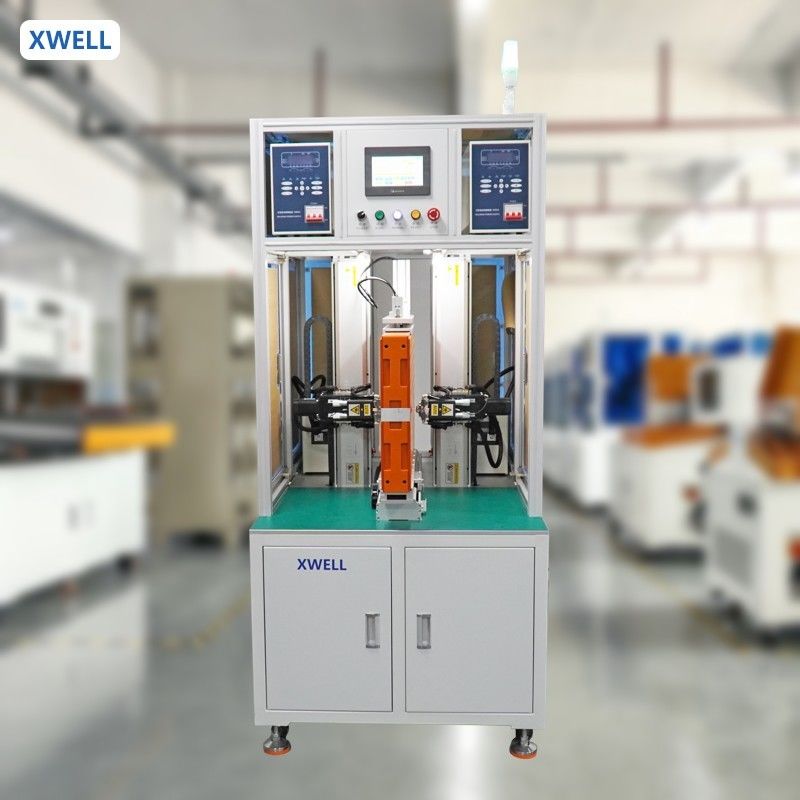

Máy hàn điểm hai mặt tự động cho bộ pin hình trụ 18650/26650/32650
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XWELL |
| Chứng nhận: | CE |
| Số mô hình: | MD-ADW |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1pcs |
|---|---|
| Giá bán: | USD 11000 - 15000 / pcs |
| chi tiết đóng gói: | Hộp gỗ |
| Thời gian giao hàng: | 10-15 ngày |
| Điều khoản thanh toán: | T/T, Western Union, L/C |
| Khả năng cung cấp: | 100 chiếc mỗi tháng |
|
Thông tin chi tiết |
|||
| Tuân thủ: | Chứng nhận CE | Bảo hành: | 1 năm |
|---|---|---|---|
| Các điểm bán hàng chính: | Độ chính xác cao | Giao diện người dùng: | Màn hình chạm |
| Nguồn năng lượng: | 5000A / 8000A / 10000A tùy chọn | Hiệu quả: | 3800pcs/h |
| Đột quỵ thiết bị: | 500*350 (mm) khoảng 760 18650 ô | Công suất tải tối đa: | 200-400 chiếc (pin lithium 18650 tiêu chuẩn) |
| Hệ điều hành: | hệ thống nhúng + màn hình người - máy | chế độ truyền: | bước + đai + ray dẫn hướng tuyến tính chính xác nhập khẩu (servo + vít tùy chọn) |
Mô tả sản phẩm
Máy hàn điểm hai mặt tự động cho bộ pin
Ứng dụng sản phẩm
Máy hàn điểm gói pin tự động là một nền tảng chung của công nghệ xử lý tự động dựa trên CNC, hàn điểm gói pin phù hợp và lắp ráp trong nhà máy.So với hàn điểm thủ công, hiệu quả và độ chính xác của hàn đã được cải thiện đáng kể.Thiết kế của các thành phần tích hợp làm cho sự xuất hiện ngắn gọn hơn.
Thông số kỹ thuật sản phẩm
|
Thông số kỹ thuật cho MD-ASW và MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Số đầu hàn
|
1
|
2
|
|
|
Du lịch
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
Phối hàn
|
0.5s/địa điểm, 2000-2500pcs/h
|
0.5s/địa điểm, 3500-4000pcs/h
|
|
|
Bộ cung cấp điện cho máy hàn
|
Máy hàn điểm biến tần 5000A
|
||
|
Tốc độ động cơ tối đa
|
1000mm/s
|
||
|
Số pin tối đa
|
450 chiếc (18650)
|
||
|
Hệ điều hành
|
Hệ thống nhúng
|
||
|
Giao diện người dùng
|
Màn hình cảm ứng
|
||
|
Chế độ lái xe
|
Động cơ bước và đường sắt hướng dẫn chính xác
|
||
|
Cung cấp điện
|
220V / 50Hz ((máy); 3 giai đoạn, 380V / 50Hz ((Welder)
|
||
|
Áp suất không khí
|
0.3-0.6 MPa
|
||
|
Kích thước máy
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Trọng lượng máy
|
200kg
|
350kg
|
|
Ứng dụng sản phẩm
MD-ADW có thể được sử dụng trong pin công cụ điện, pin xe xoắn, Bộ pin lưu trữ năng lượng, Pin xe điện xe tay, vv so với hàn điểm thủ công,hiệu quả và độ chính xác của hàn đã được cải thiện đáng kể.
Hoạt động sản phẩm
1. Đặt các thông số hàn trên màn hình cảm ứng.
2Đặt thiết bị với bộ pin vào vị trí kẹp nhanh.
3. Nhấn nút khởi động, máy tự động hoàn thành tất cả các hành động hàn.
4. Âm thanh máy hàn để yêu cầu người vận hành thay thế vật cố định mới (bộ pin).
Thông tin chi tiết về máy hàn điểm hai mặt
Các mẫu hàn bộ pin hình trụ
