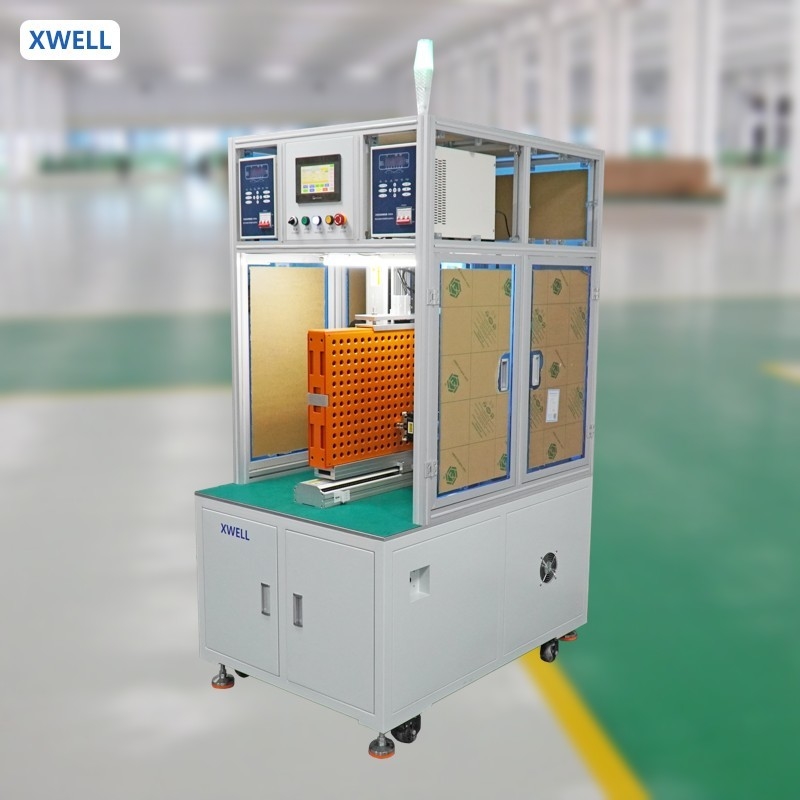

Bộ pin tự động hai mặt Máy hàn điểm Bộ điện hàn cho 18650 21700 Bộ pin hình trụ
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XWELL |
| Chứng nhận: | CE |
| Số mô hình: | MD-ADW |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1pcs |
|---|---|
| Giá bán: | USD 11000 - 15000 / pcs |
| chi tiết đóng gói: | Hộp gỗ |
| Thời gian giao hàng: | 10-15 ngày |
| Điều khoản thanh toán: | T/T, Western Union, L/C |
| Khả năng cung cấp: | 100 chiếc mỗi tháng |
|
Thông tin chi tiết |
|||
| Tuân thủ: | Chứng nhận CE | Bảo hành: | 1 năm |
|---|---|---|---|
| Các điểm bán hàng chính: | Độ chính xác cao | Giao diện người dùng: | Màn hình chạm |
| Nguồn năng lượng: | 5000A / 8000A / 10000A tùy chọn | Hiệu quả: | 3800pcs/h |
| Đột quỵ thiết bị: | 500*350 (mm) khoảng 760 18650 ô | Công suất tải tối đa: | 200-400 chiếc (pin lithium 18650 tiêu chuẩn) |
| Hệ điều hành: | hệ thống nhúng + màn hình người - máy | chế độ truyền: | bước + đai + ray dẫn hướng tuyến tính chính xác nhập khẩu (servo + vít tùy chọn) |
| Làm nổi bật: | Máy hàn điểm pin tự động,21700 Máy hàn điểm pin,18650 Máy hàn điểm pin |
||
Mô tả sản phẩm
Bộ pin tự động hai mặt Máy hàn điểm Bộ điện hàn cho 18650 21700 Bộ pin hình trụ
Các thông số kỹ thuật
- Kết hợp với hệ thống nhúng, hoạt động là đơn giản. Được trang bị theo dõi khớp hàn, cháy nổ, hàn sai, hồ sơ giám sát hàn rò rỉ, vv
- Máy hàn tùy chọn có thể được trang bị hệ thống giám sát dòng hàn, có thể giám sát dòng hàn và có khớp hàn lạnh và báo động ngắt kín.Giám sát hiệu ứng hàn thời gian thực, cảnh báo về điểm hàn NG.
- Cảnh báo mài kim hàn, với hồ sơ sử dụng kim hàn, chức năng báo động và xóa màn hình chương trình Hoạt động đơn giản, hỗ trợ bản đồ CAD, mảng và phương pháp thủ công.Có thể lưu trữ bất kỳ nhóm các tập tin lập trình.
- Đầu hàn có thể là optionally được trang bị hệ thống làm mát bằng nước hoặc làm mát bằng không khí lưu thông tiêu hao nhiệt, có thể giảm hiệu quả sự mất mát của kim hàn và cải thiện hiệu ứng hàn.
Quá trình làm việc
Máy hàn điểm tự động hai mặt bao gồm nguồn điện làm việc, nền tảng làm việc, động cơ servo, hệ điều hành và vân vân.
Hướng tay đặt tế bào vào vật cố định, đặt tấm niken; đẩy nó vào nền tảng tự động hóa, và sau đó thiết lập các thông số có liên quan, mảng, vv, công việc hàn có thể được thực hiện.
Thông số kỹ thuật sản phẩm
|
Thông số kỹ thuật cho MD-ASW và MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Số đầu hàn
|
1
|
2
|
|
|
Du lịch
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
Phối hàn
|
0.5s/địa điểm, 2000-2500pcs/h
|
0.5s/địa điểm, 3500-4000pcs/h
|
|
|
Bộ cung cấp điện cho máy hàn
|
Máy hàn điểm biến tần 5000A
|
||
|
Tốc độ động cơ tối đa
|
1000mm/s
|
||
|
Số pin tối đa
|
450 chiếc (18650)
|
||
|
Hệ điều hành
|
Hệ thống nhúng
|
||
|
Giao diện người dùng
|
Màn hình cảm ứng
|
||
|
Chế độ lái xe
|
Động cơ bước và đường sắt hướng dẫn chính xác
|
||
|
Cung cấp điện
|
220V / 50Hz ((máy); 3 giai đoạn, 380V / 50Hz ((Welder)
|
||
|
Áp suất không khí
|
0.3-0.6 MPa
|
||
|
Kích thước máy
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Trọng lượng máy
|
200kg
|
350kg
|
|
Ứng dụng sản phẩm
MD-ADW có thể được sử dụng trong pin công cụ điện, pin xe xoắn, Bộ pin lưu trữ năng lượng, Pin xe điện xe tay, vv so với hàn điểm thủ công,hiệu quả và độ chính xác của hàn đã được cải thiện đáng kể.
Hoạt động sản phẩm
1. Đặt các thông số hàn trên màn hình cảm ứng.
2Đặt thiết bị với bộ pin vào vị trí kẹp nhanh.
3. Nhấn nút khởi động, máy tự động hoàn thành tất cả các hành động hàn.
4. Âm thanh máy hàn để yêu cầu người vận hành thay thế vật cố định mới (bộ pin).
Thông tin chi tiết về máy hàn điểm hai mặt
Các mẫu hàn bộ pin hình trụ
