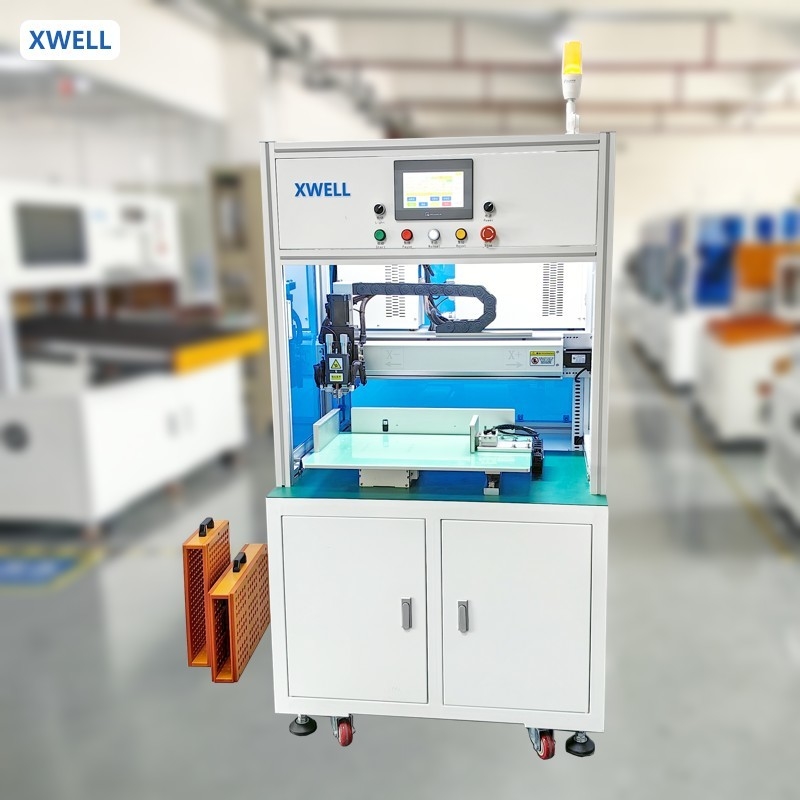

Tự động một mặt quay đầu điều khiển số điểm máy hàn máy hàn cho 18650/21700 bộ sưu tập pin
Thông tin chi tiết sản phẩm:
| Place of Origin: | China |
| Hàng hiệu: | XWELL |
| Chứng nhận: | CE |
| Model Number: | MD-ADW |
Thanh toán:
| Minimum Order Quantity: | 1pcs |
|---|---|
| Giá bán: | USD 11000 - 15000 / pcs |
| Packaging Details: | Wooden box |
| Delivery Time: | 10-15 days |
| Payment Terms: | T/T, Western Union, L/C |
| Supply Ability: | 100pcs per month |
|
Thông tin chi tiết |
|||
| Color: | optional | Compliance: | CE |
|---|---|---|---|
| User Interface: | Touch screen | Power source: | 5000A / 8000A / 10000A optional |
| Efficiency: | 3800pcs/h | Equipment stroke: | 500*350 (mm) about 760 18650 cells |
| Maximum load capacity: | 200-400pcs(standard 18650 lithium battery) | Operating system: | embedded system + man - machine screen |
| Transmission mode: | step + belt + imported precision linear guide rail (optional servo + screw) | ||
| Làm nổi bật: | Máy hàn điểm pin tự động,21700 Máy hàn điểm pin,18650 Máy hàn điểm pin |
||
Mô tả sản phẩm
Tự động một mặt quay đầu điều khiển số điểm máy hàn máy hàn cho 18650/21700 bộ sưu tập pin
Tính năng:
Thiết bị này chủ yếu được sử dụng để hàn một mặt và hai điểm của pin và dải thép bọc nickel hoặc dải nickel trong bộ pin hình trụ / polymely, và đảm bảo rằng căng hàn giữa pin và dải thép bọc nickel hoặc dải nickel lớn hơn 30N.Phạm vi hàn điểm của thiết bị có thể đáp ứng các yêu cầu hàn của 18650 pin với 20loạtbộtY góivà dưới 20Bộ pin hàng loạtSố lượng pin hàn được xác định bởi nhịp, có thể được đặt bởi người máy.
Đặc điểm của sản phẩm:
*hàn tự động, các khớp hàn đồng nhất, sự nhất quán tốt, cải thiện tỷ lệ vượt qua
*Theo dõi thời gian thực của dòng hàn, tắt tự động của hàn sai hoặc chất nổ
báo cháy
*Tiêu chuẩn hàn điểm tùy chọn hàn (cột dương và âm có thể thiết lập dòng điện khác nhau)
*Các tham số phối hợp của hàn điểm có thể được nhập bằng U Disk
*Cơ chế chạy áp dụng Servo Motor và mô-đun tuyến tính, và vị trí chính xác
*Thu thập số lượng sản xuất tự động, cho thấy hiệu quả sản xuất hiện tại
Thông số kỹ thuật sản phẩm
|
Thông số kỹ thuật cho MD-ASW và MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Số đầu hàn
|
1
|
2
|
|
|
Du lịch
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
Phối hàn
|
0.5s/địa điểm, 2000-2500pcs/h
|
0.5s/địa điểm, 3500-4000pcs/h
|
|
|
Bộ cung cấp điện cho máy hàn
|
Máy hàn điểm biến tần 5000A
|
||
|
Tốc độ động cơ tối đa
|
1000mm/s
|
||
|
Số pin tối đa
|
450 chiếc (18650)
|
||
|
Hệ điều hành
|
Hệ thống nhúng
|
||
|
Giao diện người dùng
|
Màn hình cảm ứng
|
||
|
Chế độ lái xe
|
Động cơ bước và đường sắt hướng dẫn chính xác
|
||
|
Cung cấp điện
|
220V / 50Hz ((máy); 3 giai đoạn, 380V / 50Hz ((Welder)
|
||
|
Áp suất không khí
|
0.3-0.6 MPa
|
||
|
Kích thước máy
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Trọng lượng máy
|
200kg
|
350kg
|
|
Ứng dụng sản phẩm
MD-ADW có thể được sử dụng trong pin công cụ điện, pin xe xoắn, Bộ pin lưu trữ năng lượng, Pin xe điện xe tay, vv so với hàn điểm thủ công,hiệu quả và độ chính xác của hàn đã được cải thiện đáng kể.
Hoạt động sản phẩm
1. Đặt các thông số hàn trên màn hình cảm ứng.
2Đặt thiết bị với bộ pin vào vị trí kẹp nhanh.
3. Nhấn nút khởi động, máy tự động hoàn thành tất cả các hành động hàn.
4. Âm thanh máy hàn để yêu cầu người vận hành thay thế vật cố định mới (bộ pin).
Thông tin chi tiết về máy hàn điểm hai mặt
Các mẫu hàn bộ pin hình trụ
