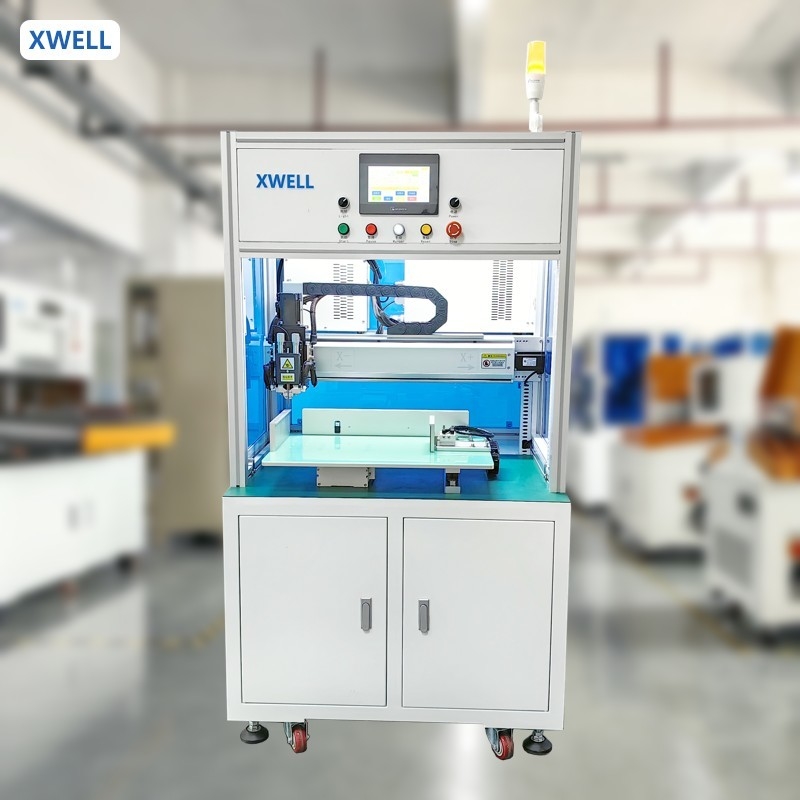

Máy hàn điểm tự động một mặt AC380V cho pin
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XWELL |
| Chứng nhận: | CE |
| Số mô hình: | MD-ADW |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1pcs |
|---|---|
| Giá bán: | USD 11000 - 15000 / pcs |
| chi tiết đóng gói: | Hộp gỗ |
| Thời gian giao hàng: | 10-15 ngày |
| Điều khoản thanh toán: | T/T, Western Union, L/C |
| Khả năng cung cấp: | 100 chiếc mỗi tháng |
|
Thông tin chi tiết |
|||
| Số lượng đặt hàng tối thiểu: | 1 | Các điểm bán hàng chính: | Độ chính xác cao |
|---|---|---|---|
| Giao diện người dùng: | Màn hình chạm | Nguồn năng lượng: | 5000A / 8000A / 10000A tùy chọn |
| Hiệu quả: | 3800pcs/h | Đột quỵ thiết bị: | 500*350 (mm) khoảng 760 18650 ô |
| Công suất tải tối đa: | 200-400 chiếc (pin lithium 18650 tiêu chuẩn) | Hệ điều hành: | hệ thống nhúng + màn hình người - máy |
| chế độ truyền: | bước + đai + ray dẫn hướng tuyến tính chính xác nhập khẩu (servo + vít tùy chọn) | ||
| Làm nổi bật: | Máy hàn điểm pin AC380V,máy hàn điểm pin,Máy hàn tại chỗ tự động |
||
Mô tả sản phẩm
AC380V đơn bên tự động điểm hàn cho pin
Ứng dụng sản phẩm:
MD-ADWlà một máy hàn điểm tự động đơn bên tiêu chuẩn, nó không có chức năng xoay đầu hàn vàMD-ADW
với đầu hàn xoaychức năng ion.Thích hợp cho 14500 / 18500 / 18650 / 18730 / 21700 / 26650 / 32700 đa song song
kết hợp nhiều loạt. Nó có thể được sử dụng trong pin công cụ điện, pin xe xoắn, Bộ pin lưu trữ năng lượng,
Scooter pin xe điện, vv
Đặc điểm của sản phẩm:
*hàn tự động, các khớp hàn đồng nhất, sự nhất quán tốt, cải thiện tỷ lệ vượt qua
*Theo dõi thời gian thực của dòng hàn, tắt tự động của hàn sai hoặc chất nổ
báo cháy
*Tiêu chuẩn hàn điểm tùy chọn hàn (cột dương và âm có thể thiết lập dòng điện khác nhau)
*Các tham số phối hợp của hàn điểm có thể được nhập bằng U Disk
*Cơ chế chạy áp dụng Servo Motor và mô-đun tuyến tính, và vị trí chính xác
*Thu thập số lượng sản xuất tự động, cho thấy hiệu quả sản xuất hiện tại
Thông số kỹ thuật sản phẩm
|
Thông số kỹ thuật cho MD-ASW và MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Số đầu hàn
|
1
|
2
|
|
|
Du lịch
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
Phối hàn
|
0.5s/địa điểm, 2000-2500pcs/h
|
0.5s/địa điểm, 3500-4000pcs/h
|
|
|
Bộ cung cấp điện cho máy hàn
|
Máy hàn điểm biến tần 5000A
|
||
|
Tốc độ động cơ tối đa
|
1000mm/s
|
||
|
Số pin tối đa
|
450 chiếc (18650)
|
||
|
Hệ điều hành
|
Hệ thống nhúng
|
||
|
Giao diện người dùng
|
Màn hình cảm ứng
|
||
|
Chế độ lái xe
|
Động cơ bước và đường sắt hướng dẫn chính xác
|
||
|
Cung cấp điện
|
220V / 50Hz ((máy); 3 giai đoạn, 380V / 50Hz ((Welder)
|
||
|
Áp suất không khí
|
0.3-0.6 MPa
|
||
|
Kích thước máy
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Trọng lượng máy
|
200kg
|
350kg
|
|
Ứng dụng sản phẩm
MD-ADW có thể được sử dụng trong pin công cụ điện, pin xe xoắn, Bộ pin lưu trữ năng lượng, Pin xe điện xe tay, vv so với hàn điểm thủ công,hiệu quả và độ chính xác của hàn đã được cải thiện đáng kể.
Hoạt động sản phẩm
1. Đặt các thông số hàn trên màn hình cảm ứng.
2Đặt thiết bị với bộ pin vào vị trí kẹp nhanh.
3. Nhấn nút khởi động, máy tự động hoàn thành tất cả các hành động hàn.
4. Âm thanh máy hàn để yêu cầu người vận hành thay thế vật cố định mới (bộ pin).
Thông tin chi tiết về máy hàn điểm hai mặt
Các mẫu hàn bộ pin hình trụ
