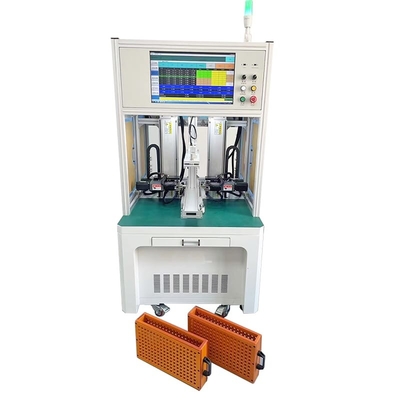

Máy hàn điểm hai mặt cho gói pin lithium
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XWELL |
| Chứng nhận: | CE |
| Số mô hình: | MD-ADW |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1pcs |
|---|---|
| Giá bán: | USD 11000 - 15000 / pcs |
| chi tiết đóng gói: | Hộp gỗ |
| Thời gian giao hàng: | 10-15 ngày |
| Điều khoản thanh toán: | T/T, Western Union, L/C |
| Khả năng cung cấp: | 100 chiếc mỗi tháng |
|
Thông tin chi tiết |
|||
| Nguồn gốc: | Trung Quốc | Loại tiếp thị: | Sản phẩm thông thường |
|---|---|---|---|
| Các điểm bán hàng chính: | Độ chính xác cao | Giao diện người dùng: | Màn hình chạm |
| Nguồn năng lượng: | 5000A / 8000A / 10000A tùy chọn | Hiệu quả: | 3800pcs/h |
| Đột quỵ thiết bị: | 500*350 (mm) khoảng 760 18650 ô | Công suất tải tối đa: | 200-400 chiếc (pin lithium 18650 tiêu chuẩn) |
| Hệ điều hành: | hệ thống nhúng + màn hình người - máy | chế độ truyền: | bước + đai + ray dẫn hướng tuyến tính chính xác nhập khẩu (servo + vít tùy chọn) |
| Làm nổi bật: | Máy hàn điểm hai mặt,Máy hàn điểm pin lithium |
||
Mô tả sản phẩm
Máy hàn điểm hai mặt cho gói pin lithium
Mô tả sản phẩm
Máy hàn điểm pin tự động hai mặt là một nền tảng chung của công nghệ xử lý tự động dựa trên máy vi tính, hàn điểm pin phù hợp và lắp ráp trong nhà máy.
Phần điều khiển điện của máy hàn điểm áp dụng thiết kế mô-đun, tích hợp cao, linh hoạt tốt và bảo trì dễ dàng;nó chủ yếu thực hiện cơ chế di chuyển được điều khiển bởi servo motor, có độ chính xác cao và độ tin cậy tốt; mạch điện của thiết bị áp dụng các tiêu chuẩn trong nước và nước ngoài. Các thành phần và thiết bị điều khiển dễ bảo trì và thay thế.Hỗ trợ nhập dữ liệu Autocad, các phương pháp nối và thủ công, cải thiện đáng kể hiệu quả hàn điểm và đảm bảo tiêu chuẩn hóa và độ tin cậy của sản xuất trạm hàn điểm trong dây chuyền lắp ráp Pack.
Tính năng sản phẩm
1.Bằng cách kết hợp với hệ thống nhúng, hoạt động là đơn giản. Được trang bị theo dõi khớp hàn, cháy nổ, hàn sai, hồ sơ giám sát hàn rò rỉ, vv
2Máy hàn có thể được trang bị tùy chọn với một hệ thống giám sát dòng hàn, có thể giám sát dòng hàn và có khớp hàn lạnh và báo động ngắt kín.Giám sát hiệu ứng hàn thời gian thực, cảnh báo về điểm hàn NG.
Ưu điểm sản phẩm
1. Vết hàn có thể được tùy chỉnh
2. Thích hợp cho nhiều loại pin
3. hàn tốc độ cao
4. màn hình cảm ứng 7 inch, thuận tiện hơn hoạt động, hiển thị rõ ràng hơn
5Đầu hàn có chức năng làm mát không khí hoặc làm mát bằng nước, có thể làm giảm hiệu quả ảnh hưởng của nhiệt độ kim hàn tại chỗ đối với chất lượng hàn.
6- Có thể lưu trữ tới 99 nhóm tập tin, tập tin là đơn giản để gọi,
không yêu cầu quá trình thay đổi đường phức tạp
7Chức năng hiệu chuẩn bằng một phím cho chuyển động tổng thể của các khớp hàn, có thể được hiệu chuẩn cho chuyển động tại chỗ do thay đổi chân hàn hoặc các lý do khác
8. Máy hàn điểm điện hoặc khí nén là tùy chọn
Thông số kỹ thuật sản phẩm
|
Thông số kỹ thuật cho MD-ASW và MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Số đầu hàn
|
1
|
2
|
|
|
Du lịch
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
Phối hàn
|
0.5s/địa điểm, 2000-2500pcs/h
|
0.5s/địa điểm, 3500-4000pcs/h
|
|
|
Bộ cung cấp điện cho máy hàn
|
Máy hàn điểm biến tần 5000A
|
||
|
Tốc độ động cơ tối đa
|
1000mm/s
|
||
|
Số pin tối đa
|
450 chiếc (18650)
|
||
|
Hệ điều hành
|
Hệ thống nhúng
|
||
|
Giao diện người dùng
|
Màn hình cảm ứng
|
||
|
Chế độ lái xe
|
Động cơ bước và đường sắt hướng dẫn chính xác
|
||
|
Cung cấp điện
|
220V / 50Hz ((máy); 3 giai đoạn, 380V / 50Hz ((làm hàn)
|
||
|
Áp suất không khí
|
0.3-0.6 MPa
|
||
|
Kích thước máy
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Trọng lượng máy
|
200kg
|
350kg
|
|
Ứng dụng sản phẩm
MD-ADW có thể được sử dụng trong pin công cụ điện, pin xe xoắn, Bộ pin lưu trữ năng lượng, Pin xe điện xe tay, vv so với hàn điểm thủ công,hiệu quả và độ chính xác của hàn đã được cải thiện đáng kể.
Hoạt động sản phẩm
1. Đặt các thông số hàn trên màn hình cảm ứng.
2Đặt thiết bị với bộ pin vào vị trí kẹp nhanh.
3. Nhấn nút khởi động, máy tự động hoàn thành tất cả các hành động hàn.
4. Âm thanh máy hàn để yêu cầu người vận hành thay thế vật cố định mới (bộ pin).
Thông tin chi tiết về máy hàn điểm hai mặt
Các mẫu hàn bộ pin hình trụ
