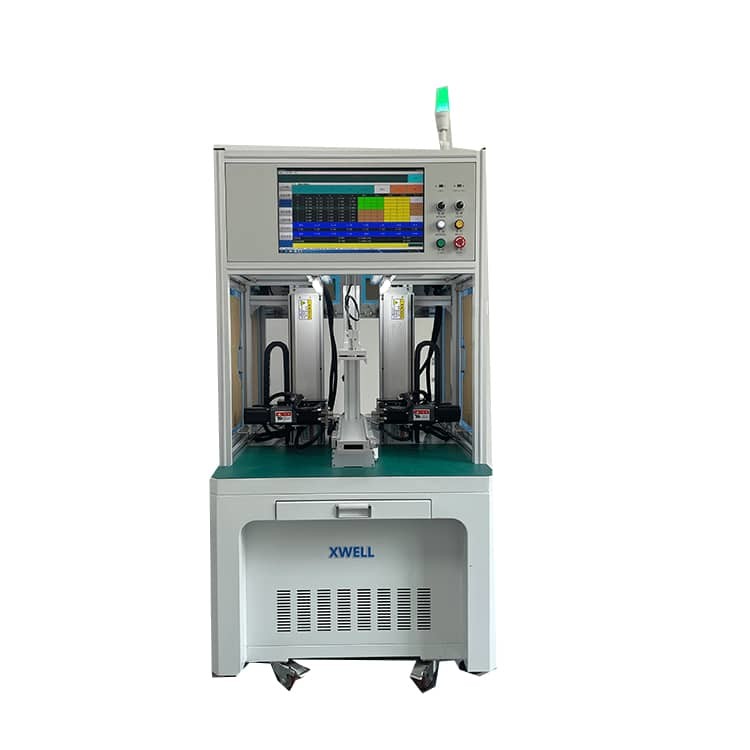

Máy hàn điểm hai bên cho bộ pin hình trụ / pin xe đạp điện / bộ pin xe điện
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XWELL |
| Chứng nhận: | CE |
| Số mô hình: | MD-ADW |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1pcs |
|---|---|
| Giá bán: | USD 11000 - 15000 / pcs |
| chi tiết đóng gói: | hộp gỗ |
| Thời gian giao hàng: | 10-15 ngày |
| Điều khoản thanh toán: | T/T, Western Union, L/C |
| Khả năng cung cấp: | 100 chiếc mỗi tháng |
|
Thông tin chi tiết |
|||
| Thành phần cốt lõi: | PLC | Nguồn gốc: | Quảng Đông, Trung Quốc |
|---|---|---|---|
| vận hành hệ thống: | hệ thống nhúng | Giao diện người dùng: | màn hình cảm ứng |
| Nguồn năng lượng: | 5000A / 8000A / 10000A tùy chọn | Hiệu quả: | 3800pcs/h |
| Đột quỵ thiết bị: | 500*350 (mm) khoảng 760 18650 ô | Công suất tải tối đa: | 200-400 chiếc (pin lithium 18650 tiêu chuẩn) |
| Hệ điều hành: | hệ thống nhúng + màn hình người - máy | chế độ truyền: | bước + đai + ray dẫn hướng tuyến tính chính xác nhập khẩu (servo + vít tùy chọn) |
| Làm nổi bật: | Máy hàn điểm pin hình trụ,Máy hàn điểm hai bên,Máy hàn điểm pin xe đạp điện |
||
Mô tả sản phẩm
Máy hàn điểm hai bên cho bộ pin hình trụ / pin xe đạp điện / bộ pin xe điện
Mô tả sản phẩm
Di chuyển để đảm bảo độ chính xác của các khớp hàn. Nó có thể được trang bị nguồn điện hàn điểm loạt MIYACHI để đảm bảo độ tin cậy của hàn.
MD-ADWpin điện máy hàn điểm đi kèm với lưu thông nước hệ thống làm mát đầu hàn để cải thiện hàn
Hiệu ứng được mở rộng để kéo dài tuổi thọ của chân hàn.
Tính năng sản phẩm
14.1 Đặt và lưu các thông số hàn điểm trên màn hình cảm ứng theo số lượng nhóm (0-99 dữ liệu nhóm).
Tự động nhớ lại khi thay đổi mô hình, nhấn nút thiết lập lại, thiết lập lại và nhập trạng thái chờ
14.2 Đặt tấm niken vào khuôn phía trên
14.3 Đặt lõi pin vào khuôn dưới theo yêu cầu
14.4 Đặt khuôn vào máy hàn
14.5 Nhấn nút khởi động để tự động thoát ra sau khi hàn điểm hoàn tất.
- Tốc độ hàn điểm nhanh ((2-10ms)
- Địa điểm hàn nhiệt độ thấp
- Kiểm tra hàn thời gian thực
- Với tín hiệu kết thúc hàn, tiết kiệm thời gian hàn
- Có thể được thiết lập điểm hàn đặc điểm kỹ thuật hàn ((cảm và âm được hàn bằng cách sử dụng các dòng khác nhau)
- Có thể được thiết lập cùng một pin tích cực điểm hàn, và tiêu cực không điểm hàn
- Hiện tại là quá nhỏ hoặc bất thường trong thời gian hàn điểm, máy tự động báo động và dừng lại
1.12 Hiệu ứng hàn: ổn định hàn tốt, các khớp hàn đồng nhất và đẹp
1.13 Ba loại đầu vào dữ liệu hàn tại chỗ:
- Phương pháp đầu vào ma trận chấm
- Phương pháp nhập mảng
- Phương pháp nhập đĩa, lưu trữ dữ liệu hàn điểm vào đĩa U, nhập trực tiếp vào máy,(U đĩa CAD DXF dữ liệu được nhập vào màn hình cảm ứng bằng một đường đi,sau đó có thể được xuất từ màn hình cảm ứng trong các lô đến đĩa U, và sau đó nhập khẩu vào các máy khác để sử dụng)
1.14 Tên khuôn hàn:Kỹ năng đầu vào tiếng Trung và tiếng Anh
1.15 Thành phần điều khiển: màn hình cảm ứng 7 inch, trình lập trình tốc độ cao PLC 6 trục, động cơ phụ trợ 750W 3 trục, động cơ phụ trợ 400W 2 trục đầu hàn điện
1.16 Sử dụng hình thành dải niken để giảm chất thải
1.17 Trình gỡ lỗi thiết bị đơn giản, dễ học và dễ hiểu, thay đổi mô hình nhanh chóng (có thể gọi dữ liệu nhóm 0-199)
1.18 Sức mạnh của đầu hàn: Điện phụ trợ
1.19 Xếp dập thiết bị pin hoàn chỉnh: 1 bộ thiết bị gỗ điện cách nhiệt ((2 bộ)
1.20 Bảo hành: bảo hành hạn chế một năm và hỗ trợ suốt đời
1.21 Thiết bị đi kèm với một báo động lỗi, xóa lỗi theo yêu cầu
1.22 Kích thước:L1100*W900*H1930MM
1.23 Trọng lượng: khoảng 350kg
Ưu điểm sản phẩm
1. Vết hàn có thể được tùy chỉnh
2. Thích hợp cho nhiều loại pin
3. hàn tốc độ cao
4. màn hình cảm ứng 7 inch, thuận tiện hơn hoạt động, hiển thị rõ ràng hơn
5Đầu hàn có chức năng làm mát không khí hoặc làm mát bằng nước, có thể làm giảm hiệu quả ảnh hưởng của nhiệt độ kim hàn tại chỗ đối với chất lượng hàn.
6- Có thể lưu trữ tới 99 nhóm tập tin, tập tin là đơn giản để gọi,
không yêu cầu quá trình thay đổi đường phức tạp
7Chức năng hiệu chuẩn bằng một phím cho chuyển động tổng thể của các khớp hàn, có thể được hiệu chuẩn cho chuyển động tại chỗ do thay đổi chân hàn hoặc các lý do khác
8. Máy hàn điểm điện hoặc khí nén là tùy chọn
Thông số kỹ thuật sản phẩm
|
Thông số kỹ thuật cho MD-ASW và MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Số đầu hàn
|
1
|
2
|
|
|
Du lịch
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
Phối hàn
|
0.5s/địa điểm, 2000-2500pcs/h
|
0.5s/địa điểm, 3500-4000pcs/h
|
|
|
Bộ cung cấp điện cho máy hàn
|
Máy hàn điểm biến tần 5000A
|
||
|
Tốc độ động cơ tối đa
|
1000mm/s
|
||
|
Số pin tối đa
|
450 chiếc (18650)
|
||
|
Hệ điều hành
|
Hệ thống nhúng
|
||
|
Giao diện người dùng
|
Màn hình cảm ứng
|
||
|
Chế độ lái xe
|
Động cơ bước và đường sắt hướng dẫn chính xác
|
||
|
Cung cấp điện
|
220V / 50Hz ((máy); 3 giai đoạn, 380V / 50Hz ((làm hàn)
|
||
|
Áp suất không khí
|
0.3-0.6 MPa
|
||
|
Kích thước máy
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Trọng lượng máy
|
200kg
|
350kg
|
|
Ứng dụng sản phẩm
MD-ADW có thể được sử dụng trong pin công cụ điện, pin xe xoắn, Bộ pin lưu trữ năng lượng, Pin xe điện xe tay, vv so với hàn điểm thủ công,hiệu quả và độ chính xác của hàn đã được cải thiện đáng kể.
Hoạt động sản phẩm
1. Đặt các thông số hàn trên màn hình cảm ứng.
2Đặt thiết bị với bộ pin vào vị trí kẹp nhanh.
3. Nhấn nút khởi động, máy tự động hoàn thành tất cả các hành động hàn.
4. Âm thanh máy hàn để yêu cầu người vận hành thay thế vật cố định mới (bộ pin).
Thông tin chi tiết về máy hàn điểm hai mặt
Các mẫu hàn bộ pin hình trụ
