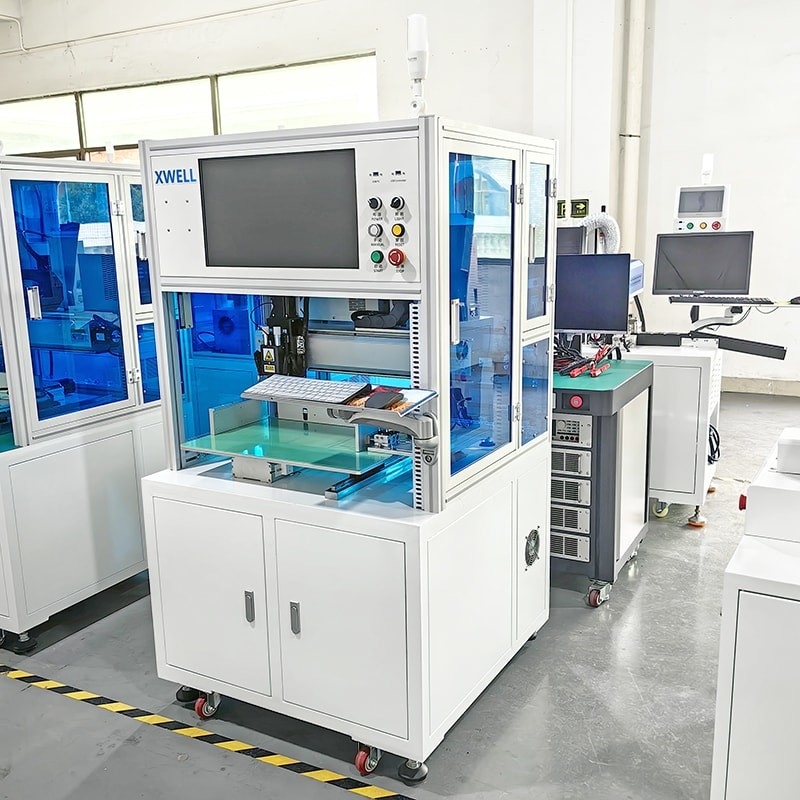

Máy hàn điểm pin đơn 18650/21700/32650 không có chức năng xoay
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XWELL |
| Chứng nhận: | CE |
| Số mô hình: | MD-ASW |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1pcs |
|---|---|
| Giá bán: | USD 6000-12000/pcs |
| chi tiết đóng gói: | hộp gỗ |
| Thời gian giao hàng: | 10-15 ngày |
| Điều khoản thanh toán: | T/T, Western Union, L/C |
| Khả năng cung cấp: | 100 chiếc mỗi tháng |
|
Thông tin chi tiết |
|||
| Ngành công nghiệp áp dụng: | Kế hoạch sản xuất | Video kiểm tra xuất phát: | Được cung cấp |
|---|---|---|---|
| Du lịch trục X: | 400mm | Du lịch trục Y: | 400mm |
| hàn hiện tại: | 5000A 8000A | Hệ điều hành: | Windows và phần mềm |
| chế độ truyền: | Thanh vít + ray dẫn hướng tuyến tính chính xác | Tốc độ hàn điểm tối đa: | 0.5S/point; 0,5S/điểm; 1500-1800pcs/h 1500-1800 chiếc / giờ |
| Phạm vi áp suất lò xo đầu hàn: | 1,0 - 5kg | Điện áp: | 220V và 380V |
| Làm nổi bật: | 32650 Máy hàn điểm pin,Máy hàn điểm pin 18650 |
||
Mô tả sản phẩm
Máy hàn điểm pin Lithium Ion một mặt tự động 18650/21700/32650 không có chức năng xoay
Ứng dụng máy hàn điểm một bên
MD-ASW là một máy hàn điểm tự động đơn bên tiêu chuẩn, nó no chức năng xoay đầu hàn, và BT-960XZ với chức năng xoay đầu hàn. Thích hợp cho 14500 / 18500 / 18650 / 18730 / 21700 / 26650 / 32700 kết hợp nhiều chuỗi song song.Nó có thể được sử dụng trong pin công cụ điện, pin xe hơi xoắn, Bộ pin lưu trữ năng lượng, Pin xe điện Scooter, vv
Máy hàn điểm một bênĐặc điểm
Phần điều khiển điện của máy hàn điểm áp dụng thiết kế mô-đun, tích hợp cao, linh hoạt tốt và bảo trì dễ dàng;nó chủ yếu thực hiện cơ chế di chuyển được điều khiển bởi servo motor, có độ chính xác cao và độ tin cậy tốt; mạch điện của thiết bị áp dụng các tiêu chuẩn trong nước và nước ngoài. Các thành phần và thiết bị điều khiển dễ bảo trì và thay thế.Hỗ trợ nhập dữ liệu Autocad, các phương pháp nối và thủ công, cải thiện đáng kể hiệu quả hàn điểm và đảm bảo tiêu chuẩn hóa và độ tin cậy của sản xuất trạm hàn điểm trong dây chuyền lắp ráp Pack.
Máy hàn điểm một bênƯu điểm
1. Tạo điện áp tải, kiểm soát điện áp trong chế độ phản hồi, và nhận ra hàn chất lượng cao.
2. Điện trên chế độ sưởi ấm trước và nhiệt chính: sưởi ấm trước khi hàn để đảm bảo chất lượng hàn ổn định.
3. Giữ sự liên tục của mật độ năng lượng, thời gian hàn ngắn, giảm biến dạng và đổi màu của kim loại cơ bản.và chế độ đầu ra liên tục)
4Dễ dàng thay đổi từ dòng điện thấp sang dòng điện cao, phù hợp với hàn chính xác.
5Các giới hạn trên và dưới của dòng điện có thể được thiết lập để đánh giá xem chất lượng hàn có tốt hay không, phù hợp với nền tảng tự động hàn.
6. dòng hàn sẽ tăng với sức mạnh trên thời gian để đảm bảo hiệu ứng hàn.
7. Hệ thống điều khiển ổn định
8. Thiết bị điều chỉnh cấu hình cao
9- Phương pháp làm việc chính xác cao
10Hiệu suất chi phí cao của sản phẩm
Thông số kỹ thuật sản phẩm
|
X-axis stroke
|
400mm (có thể tùy chỉnh)
|
Hệ điều hành
|
Windows và phần mềm |
|
Đường xoay trục Y
|
400mm (có thể tùy chỉnh)
|
Chế độ truyền
|
Đường sắt hướng dẫn tuyến tính chính xác
|
|
Tốc độ hàn tại chỗ tối đa
|
0.5S/điểm; 1500-1800pcs/h
|
Chế độ lái xe
|
Động cơ servo lai
|
|
Tốc độ tối đa của động cơ
|
1000mm/s
|
Độ dày hàn niken
|
0.1mm-0.3mm
|
|
Máy chứa tải tối đa (18650)
|
Khoảng 500pcs (20 * 25)
|
Cấu trúc
|
900L*900W*1750H
|
|
Số nhóm tập tin được lưu
|
99 nhóm
|
Độ chính xác vị trí
|
±0,02mm
|
|
Trọng lượng
|
200kg
|
Trọng lượng vòng bi ngang
|
15kg (OEM)
|
Danh sách các phần chính
| Tên | Qty |
| Mô-đun trục X | 1 bộ |
| Mô-đun trục Y | 1 bộ |
| Máy chủ hàn | 1 chiếc |
| Đầu hàn | 1 bộ |
| Cơ chế kẹp | 1 bộ |
| Vũ hàn | 1 bộ |
| Máy tính | 1 chiếc |
| Bộ điều khiển chuyển động | 1 chiếc |
| Động cơ phụ trợ | 2 bộ |
| Các yếu tố khí nén | 1 bộ |
| Phần gia công | 1 lô |
| Hệ thống điều khiển | 1 bộ |
| Khung máy | 1 bộ |
| Hệ thống báo động | 1 bộ |
Máy hàn điểm một bên hoạt động
1. Đặt các thông số hàn trên màn hình cảm ứng.
2Đặt thiết bị với bộ pin vào vị trí kẹp nhanh.
3. Nhấn nút khởi động, MD-ASW tự động hoàn thành tất cả các hành động hàn.
4. MD-ASW âm thanh để yêu cầu người vận hành thay thế các thiết bị mới (bộ pin). "
