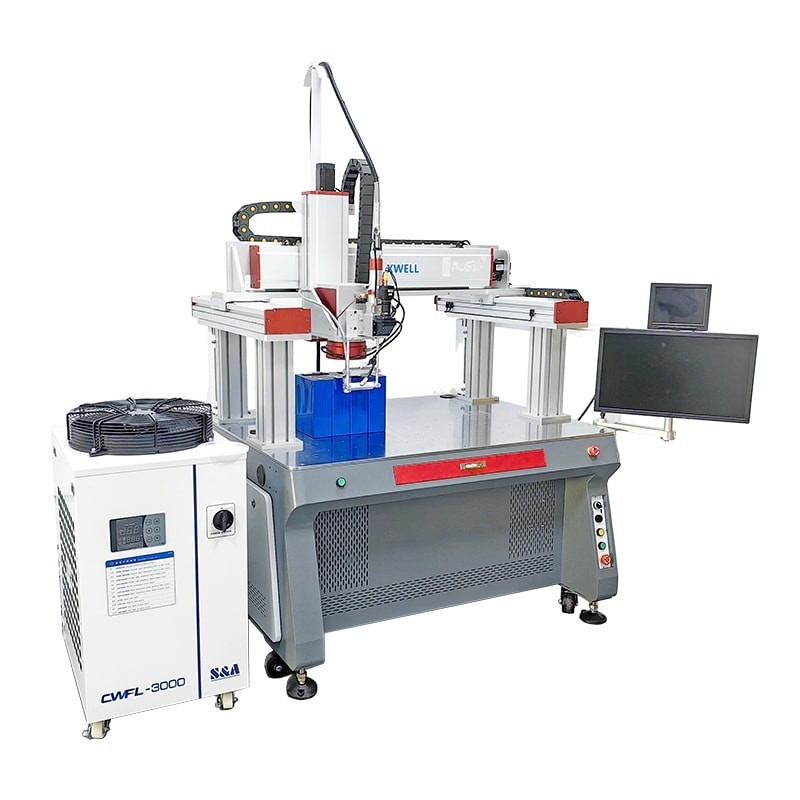

Máy hàn laser gantry tự động cho bộ pin lithium prismatic
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XWELL |
| Chứng nhận: | CE |
| Số mô hình: | XW-1000W |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1pcs |
|---|---|
| Giá bán: | USD 10000 - 22000 / pcs |
| chi tiết đóng gói: | hộp gỗ |
| Thời gian giao hàng: | 15-20 ngày |
| Điều khoản thanh toán: | T/T, Western Union, L/C |
| Khả năng cung cấp: | 100 chiếc mỗi tháng |
|
Thông tin chi tiết |
|||
| bảo hành: | 1 năm | Điểm bán hàng chính: | Tự động |
|---|---|---|---|
| Ứng dụng: | Pin | Mô hình: | XW-1000W |
| Ưu điểm: | hàn chính xác | số trục: | 4 trục |
| Năng lượng laze: | 1000w 1500w 2000w 3000w | Độ sâu hàn tối đa: | 2 - 3 mm |
| nhu cầu điện: | 220V/380V±5V50Hz/40A | ||
| Làm nổi bật: | Máy hàn laser Gantry,Máy hàn laser Gantry Nickel Busbar |
||
Mô tả sản phẩm
Prismatic Lithium Battery Pack Aluminum Nickel Busbar Máy hàn laser Gantry tự động
Đặc điểm:
Máy hàn laser định dạng lớn kiểu cổng áp dụng laser sợi tinh khiết, sức mạnh có thể được chọn từ 1000-6000W, điểm có thể đạt đến 0,2-2MM, chất lượng chùm là tốt,Tỷ lệ chuyển đổi quang điện cao, thường hơn mười lần so với laser YAG, phù hợp hơn cho các mảnh kim loại lớn hàn, đặc biệt phù hợp cho hàn các mô-đun PACK pin lớn,được sử dụng rộng rãi trong các ứng dụng hàn trong ngành công nghiệp pin.
Nền tảng hàn loại cổng, đường đi trục XYZ lớn, chiều cao đầu ra chùm tia laser được nâng lên tự động, phần mềm hàn có giao diện thân thiện và dễ vận hành,đặc biệt là hệ thống CCD tầm nhìn độ nét cao đồng trục được kết hợp với các hệ thống lấy nét cố định nguồn ánh sáng phụ trợ khác, Nó là thuận tiện hơn và nhanh hơn để sao chép dây hàn tại vị trí hàn hoặc phạm vi của bộ pin
Hỗ trợ tài liệu
Tất cả các tài liệu hỗ trợ hải quan: Hợp đồng, Danh sách đóng gói, hóa đơn thương mại, tuyên bố xuất khẩu v.v.
CCD Camera Display
Hiển thị trên màn hình video bằng cách kết nối thiết bị.
X.Y.Z Trục dẫn đường sắt
Với chức năng di chuyển lên và xuống, nó có thể hàn các sản phẩm bất thường.
Cổng lớn có phạm vi hàn lớn hơn.
Argon khí thổi ra khỏi đường ống không khí không làm hỏng bề mặt vật liệu
Máy làm mát bằng nước
Được trang bị với máy làm mát 1.5P. nó có thể đáp ứng các yêu cầu trong một thời gian dài.
Tủ tiêu chuẩn, 4 trục.
Với các máy nước khác nhau và đầu hàn khác nhau, nhịp và hiệu ứng hàn sẽ khác nhau.
Đào máy tính để bàn và hàn cầm tay, máy đa chức năng. Một máy có nhiều chức năng, thiết bị tùy chỉnh và nhiều trạm hàn tùy chỉnh, làm việc nhanh hơn và chính xác hơn.
Nguồn laser Raycus
1000W220V
1500W380V
2000W380V
Nguồn laser MAX
1000W220V
1500W380V
2000W380V
Nguồn laser JPT
1000W220V
1500W380V
2000W380V
Các thông số máy laser
|
Tên thiết bị / mô hình
|
XW-1000W
|
XW-1500W
|
XW-2000W
|
|
Công suất laser tối đa
|
1000W
|
1500W
|
2000W
|
|
Loại laser
|
laser sợi quang
|
||
|
Độ dài sóng laser
|
1080±5
|
||
|
Chế độ thể thao
|
liên tục
|
||
|
Điều chỉnh tần số
|
1000HZ
|
||
|
Độ dày của vật liệu hàn (tùy thuộc vào vật liệu)
|
≤ 4,0 mm
|
≤ 6,0mm
|
≤ 8,0mm
|
|
Chiều kính lõi sợi
|
5-7 ((50μm)
|
||
|
Chiều dài sợi
|
10m-20m
|
||
|
Xét phổ
|
Phân chia năng lượng chính xác hoặc phân chia thời gian tốc độ cao
|
||
|
Chế độ ánh sáng
|
Đèn đỏ
|
||
|
Đầu súng hàn
|
Youmir/WSX
|
||
|
Tổng công suất
|
8KW
|
6KW
|
12KW
|
|
Năng lượng làm mát máy lạnh
|
1.5P
|
|
|
|
Phương pháp làm mát Nhiệt độ môi trường xung quanh làm mát bằng nước
|
20°C-40°C
|
|
|
|
nhu cầu điện
|
220V/380V±5V50Hz/40A
|
|
|
|
Kích thước / trọng lượng ròng
|
Máy chủ:
|
139*139*186CM
|
407kg
|
|
Máy làm mát nước:
|
79*56*108CM
|
93.5kg
|
|
|
Dự án so sánh
|
hàn cung argon
|
hàn laser YAG
|
hàn laser liên tục
|
|
Nhiệt vào
|
Rất cao
|
Mức thấp
|
Tổng quát
|
|
Phạm vi biến dạng, cắt giảm
|
To lớn
|
Nhỏ
|
Nhỏ
|
|
sự cứng rắn
|
Tốt lắm.
|
Tổng quát
|
Tốt lắm.
|
|
Tiếp theo
|
Làm bóng
|
Dẻo nhẹ hoặc không đánh bóng
|
Dẻo nhẹ hoặc không đánh bóng
|
|
Tốc độ hàn
|
Tổng quát
|
Hơn 2 lần hàn cung argon
|
Hơn 2 lần hàn cung argon
|
|
Vật liệu áp dụng
|
Thép không gỉ, thép carbon, tấm kẽm, nhôm, đồng
|
Thép không gỉ, thép carbon, tấm kẽm, nhôm, đồng, nie, vàng, bạc
|
Thép không gỉ, thép carbon, tấm kẽm, nhôm, đồng, Nie
|
|
Các sản phẩm tiêu thụ
|
Nhiều vật liệu tiêu thụ
|
Phụ kiện chung
|
Ít tài nguyên tiêu thụ
|
|
hoạt động
|
Khó khăn
|
Tổng quát
|
Đơn giản
|
|
an toàn
|
Không an toàn
|
An toàn
|
An toàn
|
|
môi trường xung quanh
|
Không thân thiện với môi trường
|
Bảo vệ môi trường
|
Bảo vệ môi trường
|
|
Độ dung nạp lỗi
|
Tốt lắm.
|
Tốt lắm.
|
Tốt lắm.
|
|
hàn xoay
|
Không.
|
Không.
|
Có.
|
|
Chiều rộng điểm
|
Không.
|
0.1-3MM
|
0.1-5MM
|
|
Chất lượng hàn
|
Sự khác biệt
|
Tổng quát
|
Được rồi.
|
|
Tiêu thụ Argon
|
15PSI
|
30PSI
|
40 PSI
|
|
Độ sâu tan chảy
|
Cao
|
thấp
|
Cao
|
|
Độ dày áp dụng
|
2-10MM
|
0.2-3MM
|
0.2-5MM
|
|
Bức xạ
|
Cao
|
Không.
|
Không.
|
