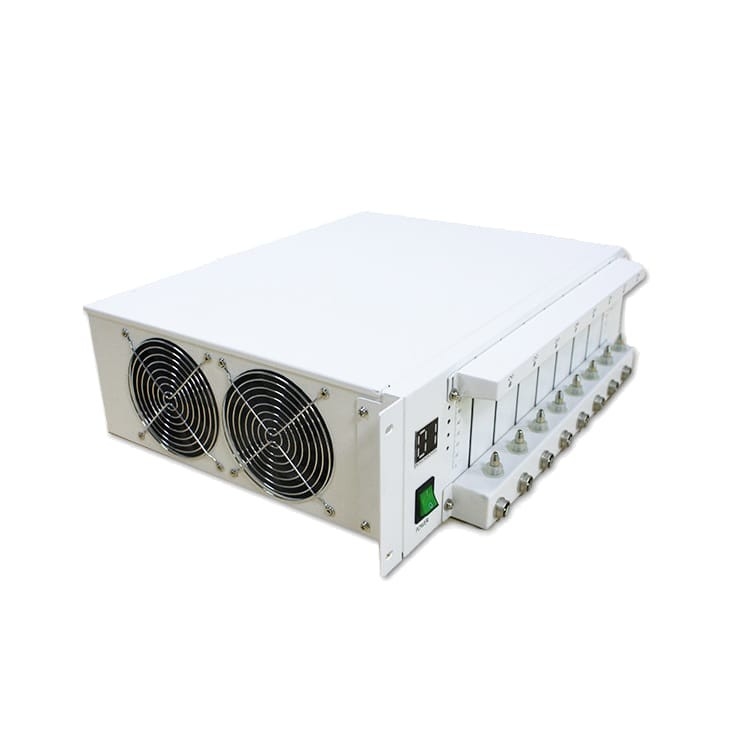

Máy kiểm tra pin 5V 3A 6A 10A 20A Bộ chọn pin 8 kênh để phân loại dung lượng

Kiểm tra pin Lithium Li-Ion 5V 3A 6A 10A 20A Bộ chọn 8 kênh Bộ kiểm tra dung lượng pin hình thành phân loại

Mô tả máy phân loại tế bào

XW-5V3A-8 là hệ thống phân tích pin 8 kênh được chứng nhận CE cho bộ pin Li-ion, LiFePO3, Ni-MH, Ni-Cd và Axit chì với điện áp lên đến 5V và 3A/6A/10A/20A trên mỗi kênh.Phần cứng dựa trên thiết kế giao tiếp mạng và phần mềm kết hợp chức năng Phân tích điện trở trong DC khi thực hiện sạc/xả theo chu kỳ, đảm bảo kết nối ổn định và nền tảng thử nghiệm tích hợp cao.Hệ thống cung cấp hầu hết các ứng dụng trong lĩnh vực kiểm tra pin như nghiên cứu vật liệu điện cực, kiểm tra hiệu suất pin, hình thành pin quy mô nhỏ, phân loại khả năng, kiểm tra bộ pin, v.v. Máy phân tích pin này được thiết kế theo tiêu chuẩn quốc tế: mỗi kênh có một kênh độc lập nguồn dòng không đổi và nguồn điện áp không đổi phần cứng.Nguồn dòng không đổi và nguồn điện áp không đổi có thể được lập trình và điều khiển bởi người dùng.Với thiết kế mô-đun plug-and-play, người dùng có thể tự do loại bỏ và thêm các đơn vị mô-đun mà không làm gián đoạn các đơn vị khác.

Tính năng máy phân loại tế bào

2.1 Mỗi thiết bị có thể thực hiện thử nghiệm sạc điện áp không đổi dòng điện không đổi và thử nghiệm xả dòng điện không đổi cho 512 chiếc ô nằm trong dải điện áp.

2.2 Nguồn cung cấp điện áp không đổi và dòng điện không đổi, chuyển đổi dòng điện không đổi thành điện áp không đổi mà không bị ảnh hưởng, đặc biệt phù hợp với yêu cầu sạc pin lithium ion.

2.3 Thiết bị này sử dụng máy tính đơn chip AVR làm trung tâm điều khiển và phối hợp với mạch lấy mẫu ngoại vi, mạch này có thể được điều khiển bởi máy tính phía trên.Khi được kết nối với máy tính, có thể lưu toàn bộ đường cong sạc và xả của tất cả các kênh.Hoặc nó có thể được tách ra khỏi máy tính phía trên và được vận hành bởi bảng điều khiển để hoàn thành quá trình sạc dòng điện không đổi và điện áp không đổi, thử nghiệm xả dòng điện không đổi, v.v.

2.4 Mỗi pin có nguồn điện áp không đổi và dòng điện không đổi độc lập riêng và vòng lặp tự hình thành không ảnh hưởng lẫn nhau.

2.5 Một đi-ốt phát quang được gắn trên mỗi bộ cố định của pin để hiển thị trạng thái hoạt động và khi quá trình xả hoàn tất, nó có thể được sử dụng để biểu thị phân loại dung lượng pin.

Thông số máy phân loại tế bào

Chi tiết máy phân loại tế bào
