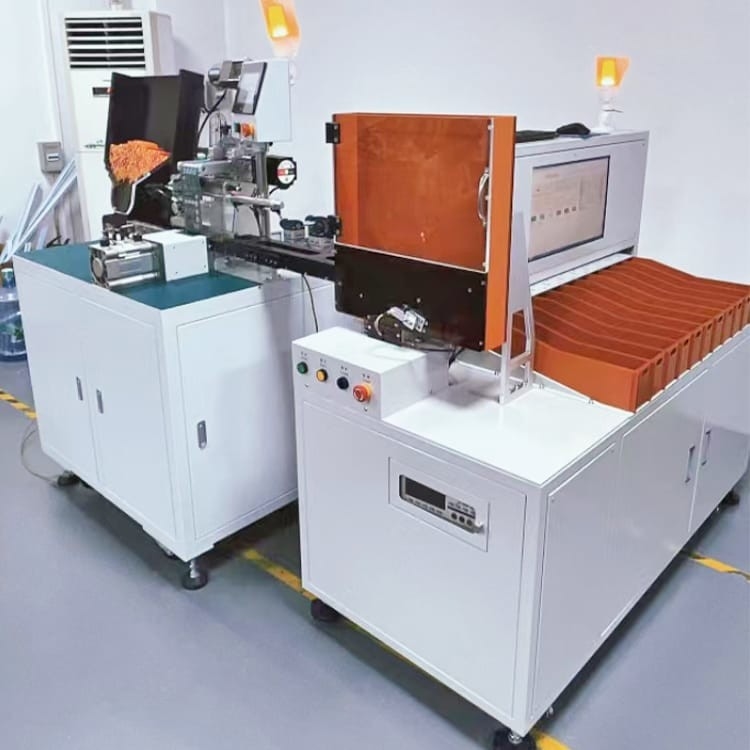

Máy dán nhãn pin 18650 kết nối với máy phân loại pin hình trụ
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XWELL |
| Chứng nhận: | CE |
| Số mô hình: | MD-BSM-BS11 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 CÁI |
|---|---|
| Giá bán: | USD 12000-15000/pcs |
| chi tiết đóng gói: | Hộp bằng gỗ |
| Thời gian giao hàng: | 10-15 ngày |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây, L/C |
| Khả năng cung cấp: | 100 chiếc mỗi tháng |
|
Thông tin chi tiết |
|||
| dính: | 2-4 kênh | Sắp xếp: | 5-21 kênh |
|---|---|---|---|
| tốc độ dính: | 4500 chiếc / giờ, miếng đệm đơn 4 chiếc | tốc độ sắp xếp: | 4500 chiếc / giờ |
| Áp suất không khí: | 0,4-0,8Mpa | Mô hình sạc: | Đặt trong Pin dùng một lần đặt trong 500 CÁI |
| Kích thước(L xW x H): | 1000x700x1630mm | Chất liệu bề mặt Mat: | Giấy lúa mạch hoặc PVC |
| Làm nổi bật: | Máy Dán Nhãn Pin 18650,Máy Dán Nhãn Pin 0.8Mpa,Pin Hình Trụ Máy Dán Nhãn Tự Động |
||
Mô tả sản phẩm
Máy dán nhãn kết nối với máy phân loại pin hình trụ để lắp ráp bộ pin
Máy phân loại nhãn dán tự động pin 18650 hình trụ là một thiết bị phân loại thử nghiệm để kiểm tra điện trở trong và điện áp của pin hình trụ sau tấm lót bề mặt, đồng thời đi kèm với hệ thống kiểm tra tự động điện trở và điện áp trong có độ chính xác cao.Giá trị điện trở và điện áp bên trong được đặt trên phần mềm máy tính cung cấp chính xác pin đến vị trí bánh răng đã chỉ định và hệ thống có thể thực hiện phân loại 11 (10 trạm kiểm tra, 11 mức phân loại).Hiệu quả thiết kế tổng thể của thiết bị này là khoảng 4.500-5000 pin mỗi giờ, thiết kế cấu trúc đơn giản và hào phóng, đồng thời hiệu suất ổn định.Trên thị trường, nó đã là một thiết bị tích hợp kết hợp nhãn dán và phân loại hiệu quả về chi phí.Hai máy được tải và nhận theo cùng một hướng.Chúng có thể được kết hợp với hoạt động đơn lẻ hoặc riêng biệt.
Máy dán và phân loại pinĐặc trưng
1. Hệ thống điều khiển chuyên nghiệp, ổ đĩa ổn định và đáng tin cậy chia nhỏ tốc độ cao.
2. Thiết bị có thể gửi pin đến bánh răng được chỉ định theo giá trị điện áp nội trở đã đặt.
3. Khuôn không khí chống dính khuôn dao đặc biệt tự động đục lỗ vào miếng đệm bề mặt và dính chính xác vào mặt cuối của pin.
4. Phân loại trung bình là 4500 CÁI / giờ với độ ổn định cao.
Cấu trúc cơ khí của máy dán và phân loại pin
1) Thiết bị có thiết kế cấu trúc nhỏ gọn, hình thức đẹp và chiếm không gian nhỏ.
2) Cấp thiết bị nguyên hộp thủ công.
3) Thiết bị được làm bằng kim loại tấm cán nguội dày chất lượng cao và khung nhôm định hình.
4) Thiết bị được trang bị bánh xe di động vạn năng, giúp dễ dàng di chuyển và di chuyển.
Đặc điểm kỹ thuật máy dán
| Nguồn khí đầu vào | 0,5-0,8Mpa |
| phong cách chức năng | Truyền động bước với khí nén |
|
Điện áp đầu vào
|
AC220V |
| nhãn dán matrials | Giấy lúa mạch hoặc PVC |
| Kích thước matrials nhãn dán | Giấy lúa mạch Maxium 350mm;Cuộn Đường kính trong 72-75MM |
| Tế bào pin thích ứng | pin 18650 |
| Quyền lực | điện hoặc khí nén |
| Dụng cụ điều khiển | Màn hình tiếp xúc 7,5 feet, máy lập trình PLC và bước động cơ |
| Điện cực cho cơ thể khoảng cách |
100 mm (Có thể điều chỉnh mở rộng) |
| năng suất | 4000 chiếc / giờ;đĩa đơn 4 cái |
| kích thước bên ngoài | 1,2M*0,9M*1,7M |
| Quyền lực |
<3KW
|
| hiệu quả nhãn dán | >80PPM |
| Cân nặng | 200kg |
| Chất liệu khung dán | Thép tấm cán nguội dày chất lượng cao, vật liệu nhôm |
| nhiệt độ trong nhà | -30℃-50℃ |
| độ ẩm trong nhà |
Trên 55%
|
Đặc điểm kỹ thuật máy phân loại
| Quyền lực | 1.6KW, đầu vào AC 220 V, 50Hz (tùy chỉnh) |
| V Độ chính xác | 0,00001V |
| tôi chính xác | 0,01mΩ |
| Kênh | Được 10NG 1 |
| Máy kiểm tra hồng ngoại | HK3561 |
| thiết bị điều khiển | Phần mềm vi tính, bộ lập trình PLC 3 trục |
| Hiệu quả | 4000 CÁI / H |
| Sự bảo đảm | 12 tháng |
Quy trình công nghệ của máy dán và phân loại:
Đổ đầy hộp ắc quy → Động cơ quay → Xy lanh đẩy ắc quy ra → Ắc quy vận chuyển băng tải → Khởi động ắc quy → Ắc quy đi vào băng chuyền → Xy lanh dừng nhả → Đội ắc quy dẫn động trục vít me → Ắc quy đầy bốn vít me để sang số pin → Dưới áp suất xi lanh → Di chuyển pin đến vị trí giấy lúa mạch vùng cao → Vị trí thứ cấp của xi lanh với pin → Giấy lúa mạch được dán trên động cơ bước → Thu hồi chất thải → Pin đã hoàn thành để xả máng → Xi lanh đẩy pin lên băng chuyền → Khởi động pin → Kiểm tra pin → Sau khi pin đầy, người thao tác lấy pin → Phân loại pin → Đóng gói thủ công
