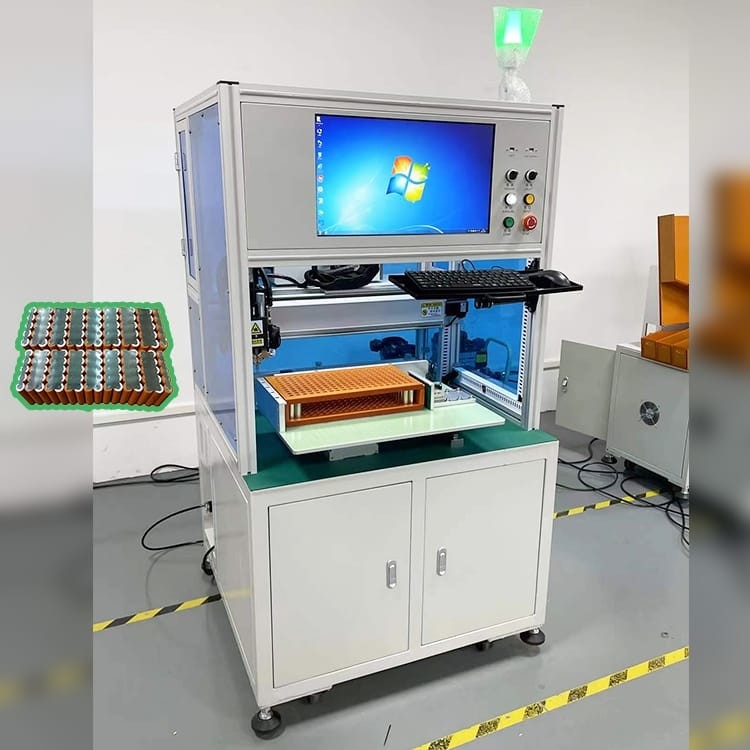

Pin hình trụ Máy hàn điểm một mặt cho xe điện E Bộ pin xe đạp
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XWELL |
| Chứng nhận: | CE |
| Số mô hình: | MD-ASW |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | USD 6000-12000/pcs |
| chi tiết đóng gói: | Hộp bằng gỗ |
| Thời gian giao hàng: | 10-15 ngày |
| Điều khoản thanh toán: | T / T, Western Union, L / C |
| Khả năng cung cấp: | 100 chiếc mỗi tháng |
|
Thông tin chi tiết |
|||
| Loại pin: | 18650, 21700 ... | X du lịch: | 400 mm |
|---|---|---|---|
| Du lịch Y: | 400 mm | Nguồn năng lượng: | 5000A hoặc 8000A |
| Hệ điều hành: | Windows và phần mềm | Chế độ truyền: | Thanh trục vít + đường ray dẫn hướng tuyến tính chính xác |
| Tỷ lệ hàn điểm tối đa: | 0.5S/point; 0,5S / điểm; 1500-1800pcs/h 1500-1800 chiếc / h | Phạm vi áp suất lò xo đầu hàn: | 1,0 - 5kg |
| Vôn: | 220V và 380V | Quyền lực: | 4000 W |
| Làm nổi bật: | pin Máy hàn điểm một mặt,Máy hàn điểm một mặt 18650,Máy hàn điểm pin hình trụ |
||
Mô tả sản phẩm
Pin hình trụ Máy hàn điểm một mặt cho xe điện tử / Xe đạp EV / Lắp ráp gói pin xe hơi EV
Máy hàn điểm một mặt
Máy hàn điểm một mặt MD-ASW được sử dụng để hàn bộ pin, như bộ pin 18650, 26650, 21700, 32650 ....
Máy hàn điểm một mặtĐặc trưng
Máy này được sử dụng để hàn điểm tự động pin xi lanh 18650,26650,32650.
1.Hỗ trợ bắt đầu điểm ngắt, hỗ trợ khởi động tự động và chuyển đổi chế độ bắt đầu thủ công.
2. Nó có một điểm hàn sai và chức năng cảnh báo hàn ngoài điểm.
3. Lập trình rất đơn giản và nó hỗ trợ mọi lập trình điểm và lập trình mảng.999 nhóm có thể được lưu các tệp lập trình.
4. nhắc nhở dự báo thay thế kim hàn.
5. Hệ thống giám sát dòng hàn riêng, giám sát thời gian thực của dòng hàn.
Máy hàn điểm một mặtThuận lợi
1. Hành trình hàn có thể được tùy chỉnh;
2. Thích hợp cho các loại gói pin;
3. tốc độ cao hàn;
4. Máy tính với phần mềm windows, hoạt động thuận tiện hơn, hiển thị rõ ràng hơn;
5. Đầu hàn có chức năng làm mát bằng không khí hoặc làm mát bằng nước, có thể làm giảm hiệu quả ảnh hưởng của nhiệt độ kim hàn điểm đến chất lượng hàn;
6. Có thể lưu trữ lên đến 999 nhóm tệp, tệp được gọi đơn giản, không yêu cầu quá trình chuyển dòng phức tạp;
7. Chức năng hiệu chuẩn một phím cho sự dịch chuyển toàn bộ của các mối nối hàn, có thể được hiệu chỉnh cho sự dịch chuyển điểm do thay đổi
chân hàn hoặc các lý do khác
8. Máy hàn điểm chạy điện hoặc khí nén là tùy chọn.
Đặc điểm kỹ thuật sản phẩm
|
Hành trình trục X
|
400mm (có thể tùy chỉnh)
|
Hệ điều hành
|
Windows và phần mềm |
|
Hành trình trục Y
|
400mm (có thể tùy chỉnh)
|
Chế độ truyền
|
Thanh trục vít + đường ray dẫn hướng tuyến tính chính xác
|
|
Tỷ lệ hàn điểm tối đa
|
0,5S / điểm;1500-1800 chiếc / h
|
Chế độ lái
|
Động cơ servo lai
|
|
Tốc độ tối đa của ổ động cơ
|
1000mm / S
|
Độ dày hàn niken
|
0,1mm-0,3mm
|
|
Ô được tải tối đa (18650)
|
Khoảng 500 chiếc (20 * 25)
|
Kích thước
|
900L * 900W * 1750H
|
|
Số nhóm tệp đã lưu
|
99 nhóm
|
Định vị chính xác
|
± 0,02mm
|
|
Trọng lượng
|
200kg
|
Trọng lượng ổ trục ngang
|
15kg (OEM)
|
Danh sách các bộ phận chính
| Tên | Qty |
| Mô-đun trục X | 1 bộ |
| Mô-đun trục Y | 1 bộ |
| Máy chủ hàn | 1 chiếc |
| Đầu hàn | 1 bộ |
| Cơ chế kẹp | 1 bộ |
| Khuôn hàn | 1 bộ |
| Máy tính | 1 chiếc |
| Bộ điều khiển chuyển động | 1 chiếc |
| Động cơ servo | 2 bộ |
| Phần tử khí nén | 1 bộ |
| Gia công các bộ phận | 1 đợt |
| Hệ thống điều khiển | 1 bộ |
| Khung máy | 1 bộ |
| Hệ thống báo động | 1 bộ |
Vận hành máy hàn điểm một mặt
1. Cài đặt các thông số hàn trên màn hình cảm ứng.(Sản phẩm giống nhau chỉ cần đặt 1 lần)
2. Đặt vật cố định cùng với bộ pin vào vị trí kẹp nhanh.
3. Nhấn nút khởi động, MD-ASW tự động hoàn thành mọi thao tác hàn.
4. Âm thanh MD-ASW để nhắc người vận hành thay thế thiết bị cố định mới (bộ pin). "
