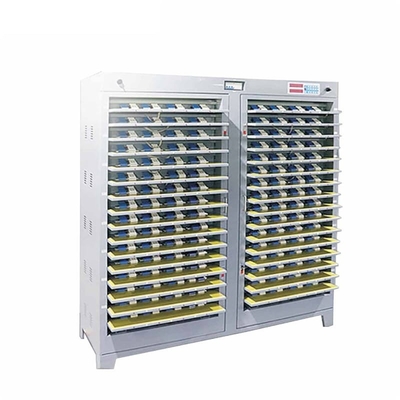

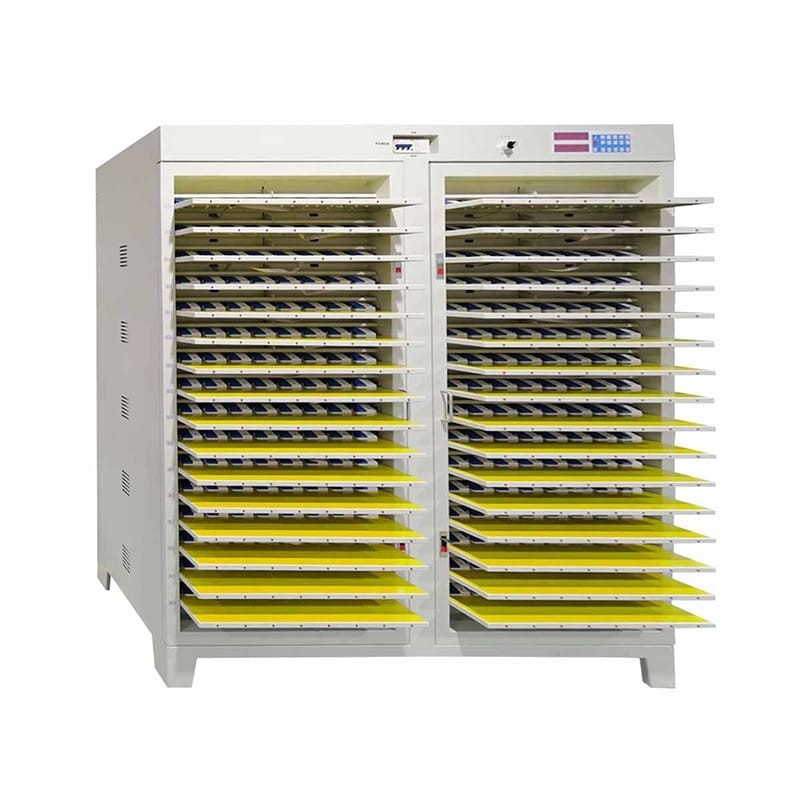

Máy phân loại pin Li Ion 512 kênh 4.5V cho pin 18650
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XWELL |
| Chứng nhận: | CE |
| Số mô hình: | S11-512-6A |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | USD 7900/pcs |
| chi tiết đóng gói: | Hộp bằng gỗ |
| Thời gian giao hàng: | 15-20 ngày |
| Điều khoản thanh toán: | T / T, Western Union, L / C |
| Khả năng cung cấp: | 100 chiếc mỗi tháng |
|
Thông tin chi tiết |
|||
| Kênh số.: | 512 | Phương pháp kiểm soát quy trình làm việc: | Kiểm soát toàn bộ cabin |
|---|---|---|---|
| Mô hình sạc: | Điện áp không đổi, dòng điện không đổi | Điều kiện cắt phí: | Điện áp, dòng điện, thời gian, công suất |
| Chế độ xả: | Dòng điện không đổi | Xả điều kiện cắt: | Điện áp, thời gian, công suất |
| Chu kỳ kiểm tra lấy mẫu: | ≤10 giây | Dải đo điện áp: | Sạc: 0 ~ 4,5V, Xả: 4,5 ~ 2,5V |
| Dải điện áp pin: | 3 ~ 4,5V | Độ chính xác điện áp: | ± (0,05% RD + 0,1% FS) |
| Làm nổi bật: | Máy phân loại pin Li Ion,Máy chấm điểm pin 4,5V |
||
Mô tả sản phẩm
512 kênh Li ion 18650 Bộ kiểm tra dung lượng xả pin Bộ kiểm tra phân tích
Mô tả Sản phẩm
TOB-512-2L Thiết bị chủ yếu bao gồm một giao diện truyền thông và một tủ phát hiện pin.Tủ thử nghiệm ắc quy bao gồm kẹp ắc quy và một tấm thân để đặt vật cố định, nguồn điện áp ổn định dòng điện không đổi, mạch điều khiển đăng ký, mạch lấy mẫu, một máy vi tính chip đơn và một bảng điều khiển.
Tính năng sản phẩm
1. Mỗi thiết bị có thể tạo dòng điện không đổi, sạc điện áp không đổi và xả dòng điện liên tục cho 512 chiếc tế bào nằm trong dải điện áp.
2. Nguồn cung cấp điện áp không đổi dòng điện liên tục, chuyển đổi dòng điện liên tục sang điện áp liên tục mà không có tác động, đặc biệt thích hợp cho các yêu cầu sạc pin lithium ion
3. Thiết bị sử dụng máy tính chip đơn AVR làm trung tâm điều khiển và hợp tác với mạch lấy mẫu ngoại vi, có thể được điều khiển bởi máy tính phía trên.Khi được kết nối với máy tính, đường cong sạc và xả đầy đủ của tất cả các kênh có thể được lưu hoặc có thể tách nó khỏi máy tính phía trên và vận hành bằng bảng điều khiển.Sạc điện áp không đổi hiện tại không đổi, kiểm tra phóng điện không đổi, phân loại theo thời gian, v.v.
4. Mỗi pin đều có nguồn điện áp không đổi và dòng điện không đổi độc lập, mạch vòng tự tạo không ảnh hưởng lẫn nhau.
5. Một đèn LED được gắn trên mỗi thiết bị pin như một màn hình hiển thị trạng thái hoạt động và khi quá trình xả hoàn tất, nó có thể được sử dụng để chỉ báo phân loại dung lượng pin.
6. Thời gian thực phát hiện mỗi điện áp pin, khi sạc, sạc dòng điện không đổi đầu tiên, khi điện áp pin đạt đến giá trị cài đặt, nó sẽ chuyển sang sạc điện áp không đổi, khi thời gian đã đặt hoặc điều kiện kết thúc hiện tại được thỏa mãn, quá trình sạc kết thúc .Khi dòng điện không đổi được xả ra, khi điện áp pin thấp hơn giá trị đặt, quá trình xả kết thúc và đèn báo pin tương ứng sáng lên.
7. Với chức năng bảo vệ khi mất điện, quy trình làm việc ban đầu có thể tiếp tục chạy sau khi có điện trở lại
8. Máy tính trên có thể thiết lập 32 thông số bước làm việc và 256 chu kỳ.Mỗi máy tính phía trên có thể kết nối 1 đến 15 bộ hệ thống máy tính vi mạch đơn. (Đề xuất dưới 10 bộ)
9. hỗ trợ các tính năng phần mềm
1).Sử dụng giao diện hoạt động đồ họa để hiển thị dữ liệu như điện áp, dòng điện, thời gian và dung lượng của mỗi pin, đồng thời hiển thị trạng thái làm việc tương ứng và các điều kiện bất thường bằng nhiều màu sắc khác nhau.
2) Chỉ báo dung lượng pin được phân đoạn tùy ý (lên đến 100 phân đoạn)
3) Các điểm dữ liệu có thể được ghi lại theo các điều kiện thay đổi của điện áp, dòng điện và thời gian để tạo thành dữ liệu đường cong sạc và xả hoàn chỉnh, và khoảng thời gian của các điểm dữ liệu đường cong là ≤10 giây.
4) Chức năng phân loại pin trong các điều kiện khác nhau (dung lượng, thời gian, mở
điện áp mạch, nền phóng điện, v.v.)
5) Tự động tính toán tỷ lệ sạc dòng điện không đổi, tổn thất dung lượng, hiệu suất phóng điện, điện áp trung bình, điện áp trung bình, v.v.
6) Cài đặt quyền điều hành, hoạt động phân cấp
7) Có thể hiển thị đường cong sạc và xả, sơ đồ chu kỳ
Đặc điểm kỹ thuật sản phẩm
| Số kênh | 512 |
| Phương pháp kiểm soát quy trình làm việc | Kiểm soát toàn bộ cabin |
| Mô hình sạc | Điện áp không đổi, dòng điện không đổi |
| Điều kiện cắt phí | Điện áp, dòng điện, thời gian, công suất |
| Chế độ xả | Dòng điện không đổi |
| Điều kiện cắt giảm xả thải | Điện áp, thời gian, công suất |
| Chu kỳ kiểm tra lấy mẫu | ≤10 giây |
| Dải đo điện áp | 0 ~ 5V, độ phân giải 1mV |
| Dải điện áp pin | Sạc: 0 ~ 4,5V, Xả: 4,5 ~ 2,5V |
| Dải điện áp không đổi | 3 ~ 4,5V |
| Độ chính xác điện áp | ± (0,05% RD + 0,1% FS) |
| Phạm vi hiện tại | Sạc: 0,01-2A, Xả: 0,01-2A, Độ phân giải: 1mA |
| Độ chính xác hiện tại | ± (0,1% RD + 0,1% FS) |
| Phạm vi đặt thời gian | Bất kỳ cài đặt nào trong vòng 0 ~ 30000 phút, đơn vị thời gian là tối thiểu |
| Thời gian chính xác | ≤ ± 0,1% |
| Loại kẹp | Phương pháp cố định bốn dây |
| Kẹp điều chỉnh phạm vi | 10mm-90mm |
| Hỗ trợ loại pin | Tế bào hình trụ |
| Nguồn điện áp | 3 pha 4 dây, AC380V ± 5%, 50HZ, Công suất tiêu thụ15KW |
| phương thức giao tiếp | RS485, tốc độ truyền 57600 |
| Kích thước máy | 1440mm (chiều dài) × 500mm (chiều rộng) × 1840mm (chiều cao |
| môi trường làm việc | Nhiệt độ: 0-40 ℃, nhiệt độ liên quan≤85% |
| Dòng hoạt động đầy tải | Dòng pha lên đến 15A, dòng không lên đến 3A |
| Thiết bị khởi động hiện tại | Thời điểm đóng công tắc không khí khoảng 60A |
| NW | Anout 300kg |
|
Hệ thống chính |
Cấu hình tối thiểu của hệ thống máy tính: CPU trên P4, bộ nhớ trên 2G, dung lượng đĩa cứng trên 200G, màn hình màu EGA / VGA, một CD-ROM, một chuột, MicrosoftTM Windows XP trở lên, một cổng giao tiếp nối tiếp RS232 khả dụng, Máy in hỗ trợ Windows .Hệ thống máy tính do người sử dụng tự quản lý và số lượng hệ thống máy tính siêu nhỏ được xác định theo nhu cầu thực tế. |
XWELL cung cấp các loại máy phân loại pin dùng cho tế bào hình trụ và tế bào lăng trụ
