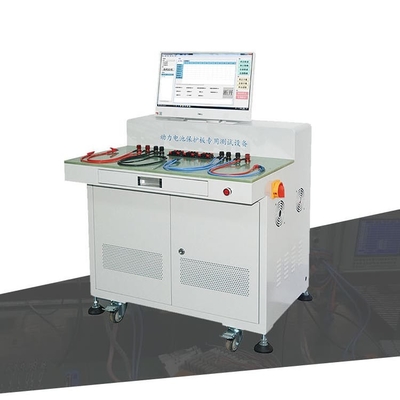

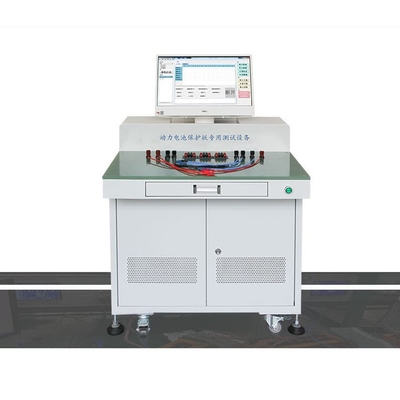

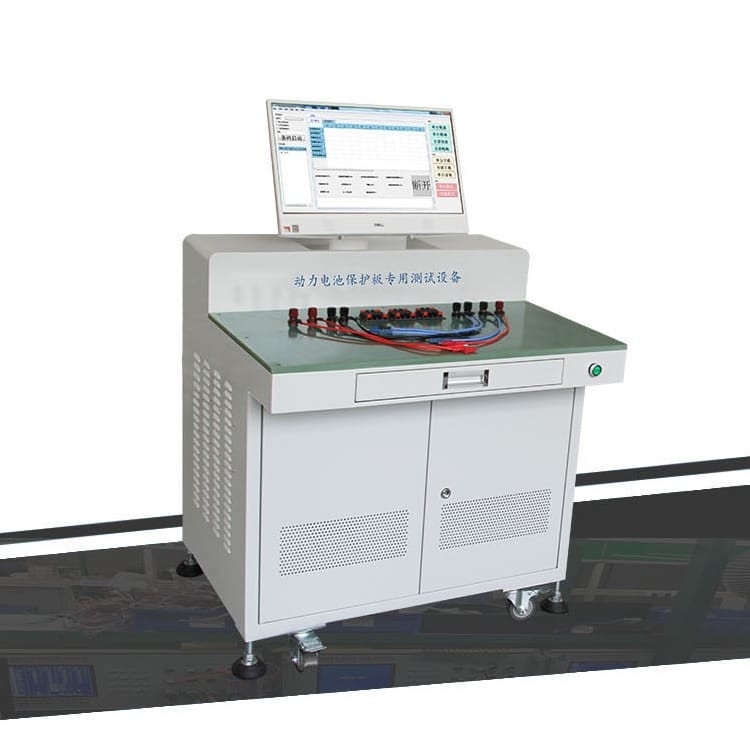

Máy kiểm tra BMS hệ thống PCB, Phòng kiểm tra pin Lithium 150A

Phòng thí nghiệm 24S 32S Ban sản xuất gói pin Lithium Lifepo4 Kiểm tra hệ thống PCB Máy kiểm tra BMS để kiểm tra PCM tế bào Li ion

Mô tả Sản phẩm
Nó chủ yếu được sử dụng để phát hiện xem các chỉ số chức năng của bảng bảo vệ pin nguồn có nằm trong phạm vi thông số hay không, để cung cấp một bộ tiêu chuẩn phát hiện cho nhân viên.Nó chủ yếu được sử dụng để kiểm tra bảng bảo vệ pin nguồn của nhà sản xuất bảng bảo vệ và nhà sản xuất pin nguồn.
Hàm số

Hệ thống kiểm tra hội đồng bảo vệ được chia thành hai loại:Kiểm tra nhanh và kiểm tra chính xác
Kiểm tra chính xác:Nó có thể phát hiện chính xác các giá trị chính xác của các thông số chức năng khác nhau của bảng bảo vệ pin nguồn (sai số là 5mv), thuận tiện cho việc gỡ lỗi và phát triển mẫu, đồng thời cung cấp một bộ tiêu chuẩn để phát hiện nhanh chóng cho nhân viên R&D.
Bài kiểm tra nhanh:Theo thông số thiết kế của bo mạch bảo vệ, các thông số thử nghiệm được thiết lập để thực hiện thử nghiệm nhanh, điều này thuận tiện cho các nhà sản xuất bo mạch bảo vệ và nhà sản xuất pin nguồn thực hiện thử nghiệm nhanh quy mô lớn và vận chuyển.Đồng thời, nó thích hợp cho việc kiểm tra bảng bảo vệ của các sơ đồ phần cứng khác nhau và một số chương trình phần mềm.

Màn biểu diễn

Các hạng mục kiểm tra định kỳ:Kiểm tra điện trở bên trong, kiểm tra quá tải và quá tải, phục hồi quá tải, kiểm tra khôi phục quá tải, kiểm tra quá dòng (sạc và xả quá dòng), điện áp bảo vệ quá tải, điện áp phục hồi quá tải, điện áp bảo vệ quá tải, điện áp khôi phục quá xả, quá dòng bảo vệ, v.v.
Các hạng mục kiểm tra đặc biệt:Kiểm tra bảo vệ ngắn mạch (đề cập đến kiểm tra bảo vệ ngắn mạch thực ở mức micro giây).Kiểm tra mức tiêu thụ đơn lẻ (đề cập đến mức tiêu thụ thực sự và chính xác của từng phần).Cân bằng dòng điện và cân bằng điện áp (nó có thể nắm bắt chính xác dòng điện cân bằng và cân bằng điện áp mở).
Các loại bo mạch bảo vệ hỗ trợ kiểm tra: LiFePO4, LiCoO3, LiMn2O4

Thông số kỹ thuật

Mô-đun hiện tại cao:Mức hiện tại là 150A và độ chính xác hiện tại là 0,1A.
Mô-đun điện áp: Dải điện áp 0,5-5V, đầu ra có thể lập trình 0,5-5V, điện áp chính xác 5mV.
Mô-đun ngắn mạch:Siêu tụ điện, mô phỏng đầy đủ điện áp của bộ pin, bảng bảo vệ ngắn mạch ngay lập tức, nắm bắt chính xác thời gian và dòng điện ngắn mạch.
Yêu cầu về cấu trúc hình thức sản phẩm và môi trường làm việc

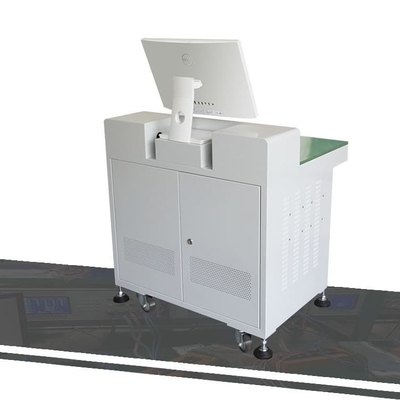

Kích thước thiết bị: Khối lượng thiết bị 550 * 500 * 220mm;
Khối lượng tịnh: 20KG
Môi trường làm việc: Nguồn điện làm việc yêu cầu đầu vào AC 220 V, phạm vi dao động công suất (170-260 V), nhiệt độ môi trường làm việc từ - 10 ℃ đến 40 ℃, độ ẩm làm việc từ 10% đến 90% và công suất tối đa là 750 W , chỉ xuất hiện trong điều kiện dòng điện cao.

Thông số sản phẩm


Chúng tôi cũng có thể cung cấp dòng điện bảo vệ quá dòng tối đa: 120A, là bộ kiểm tra bảng mạch bảo vệ 24 series.
