Máy hàn pin Lithium 380V, Máy hàn điểm 400 Mm 18650
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XWELL |
| Chứng nhận: | CE |
| Số mô hình: | MD-ASW |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | USD 6000 - 12000 / pcs |
| chi tiết đóng gói: | Hộp bằng gỗ |
| Thời gian giao hàng: | 10-15 ngày |
| Điều khoản thanh toán: | T / T, Western Union, L / C |
| Khả năng cung cấp: | 100 chiếc mỗi tháng |
|
Thông tin chi tiết |
|||
| loại pin: | Máy hàn điểm pin Lithium MD-ASW | Chế độ truyền: | Vít chính xác Đài Loan với ray dẫn hướng |
|---|---|---|---|
| Tải tối đa lõi điện: | X direction: 26; Hướng X: 26; Y direction: 26 Hướng Y: 26 | Hành trình trục X: | 400 mm |
| Hành trình trục Y: | 400 mm | Chế độ lái: | động cơ servo bước |
| Hàn hiện tại: | 5000A 8000A | Vôn: | 220V và 380V |
| Quyền lực: | 4000 W | ||
| Làm nổi bật: | Máy hàn pin lithium 380V,máy hàn pin lithium 400 mm,máy hàn điểm 18650 |
||
Mô tả sản phẩm
Máy hàn điểm pin Lithium 18650 quay một mặt tự động cho bộ pin
Mô tả Sản phẩm
Máy hàn điểm một mặt 18650 tế bào tự động này được sử dụng để hàn điểm tự động gói pin hình trụ 18650,26650,32650.
Tính năng sản phẩm
1. Công suất: 4KW, Đầu vào AC 220V / 380V, 50HZ
2. Không khí;0,4-0,6Mpa, Không nước, không tạp chất
3. Phạm vi ô phù hợp: 14500/18500/18650/18730/21700/26650/32700/4680 Dòng và kết hợp song song của ô, kết hợp đa song song và nhiều chuỗi
4. Thích hợp để sản xuất các bộ pin: pin dụng cụ điện, pin xe hơi xoắn, bộ pin lưu trữ năng lượng, pin xe tay ga, pin xe điện, v.v.
5. Hành trình tối đa: trục X 400MM, trục Y 400MM, nếu bạn cần nhiều hơn, nó cần được tùy chỉnh
6. Thích hợp cho chiều rộng tấm niken: tấm niken đúc / tấm niken va đập (xác nhận khi tùy chỉnh)
7. Thích hợp cho độ dày tấm niken: 0,1 MÉT --- 0,3 MÉT (Tấm niken độ dày 0,21-0,3 MÉT cần được xẻ rãnh)
8. Hiệu quả sản xuất: khoảng 2000-2500PCS tế bào / giờ
9. Máy hàn điểm tiêu chuẩn: Nguồn điện hàn điểm DC 5000A / 8000A, một bộ
- Tốc độ hàn điểm nhanh (2-10ms),
- nhiệt độ điểm thấp
- Giám sát thời gian thực của quá trình hàn (dưới dòng điện hoặc cháy nổ) với tín hiệu hoàn thành hàn, tiết kiệm thời gian hàn
- Có thể thiết lập hàn tiêu chuẩn hàn điểm (các điện cực dương và âm tương ứng được hàn với các dòng điện khác nhau)
- Nếu dòng điện quá nhỏ hoặc có bất thường trong quá trình hàn điểm, máy sẽ tự động báo động và dừng máy
10. Hiệu quả của máy hàn: tính nhất quán hàn rất tốt, mối hàn đồng đều và hình thức đẹp
11. Ba loại đầu vào dữ liệu hàn điểm: Phương pháp nhập ma trận Phương pháp nhập mảng Phương pháp nhập đĩa U, lưu dữ liệu hàn điểm vào đĩa U và nhập trực tiếp vào máy.(Dữ liệu CAD DXF của đĩa U được nhập vào màn hình cảm ứng trong một lần duy nhất và sau đó có thể được xuất từ màn hình cảm ứng sang đĩa U theo lô, sau đó được nhập vào các máy khác cùng một lúc.)
12. Tên mẫu khuôn hàn điểm: Đầu vào tiếng Trung và tiếng Anh
14. Giao diện hiển thị: Màn hình màu cảm ứng 7 inch, có thể hiển thị bằng tiếng Trung và tiếng Anh
15. Thiết bị điều khiển: Bộ lập trình PLC tốc độ cao 5 trục, động cơ servo 3 trục, đầu hàn điện dẫn động động cơ servo 400W 1 trục
16. Đai niken thông qua đai niken hình thành để giảm chất thải
17. Gỡ lỗi thiết bị rất đơn giản, dễ học và hiểu, và tốc độ thay đổi mô hình nhanh (có thể truyền 0-99 nhóm dữ liệu)
18. Công suất đầu hàn: điện servo
19. Thiết bị có báo động lỗi riêng, xóa lỗi theo lời nhắc
20. Kích thước: L900 * W900 * H1750MM
21. Trọng lượng: 200KG
Ưu điểm của sản phẩm
1. Chức năng: Máy hàn tự động cho bộ pin
2. Phạm vi áp dụng: Đối với gói pin hình trụ
3. Độ dày niken phù hợp: 0,1mm-0,3mm
4. Vùng hiệu quả hàn điểm: trục X 400mm, trục Y 400mm
Đặc điểm kỹ thuật sản phẩm
| Mẫu số | MD-ASW |
| Hành trình trục Y | 400mm (có thể tùy chỉnh) |
| Hành trình trục X | 400mm (có thể tùy chỉnh) |
| Tốc độ hàn điểm tối đa | 0,35 giây / điểm (1 giờ: khoảng 2800 đơn vị18650 ô) |
| Tốc độ truyền động cơ | 1000mm / S |
| Góc quay | 180 ° |
| Tải tối đa lõi điện | Hướng X: 26;Hướng Y: 26 |
| Khả năng lưu trữ nhóm tệp | 99 nhóm |
| Hệ điều hành | hệ thống nhúng giao diện người-máy |
| Chế độ truyền | Vít chính xác Đài Loan với ray dẫn hướng |
| Chế độ lái | động cơ servo bước |
| Lặp lại độ chính xác của vị trí | ± 0,02mm |
| Kích thước | L: 900mm, W: 900mm, H: 1750mm |
| Quyền lực | 4000W |
| Trọng lượng máy | 200kg |
| Trọng lượng chịu lực tối đa của trục Y | 35kg |
| Nguồn điện đầu vào | AC một pha 220V / 50Hz |
| Nguồn không khí | 0,4-0,6 Mpa |
Ứng dụng sản phẩm

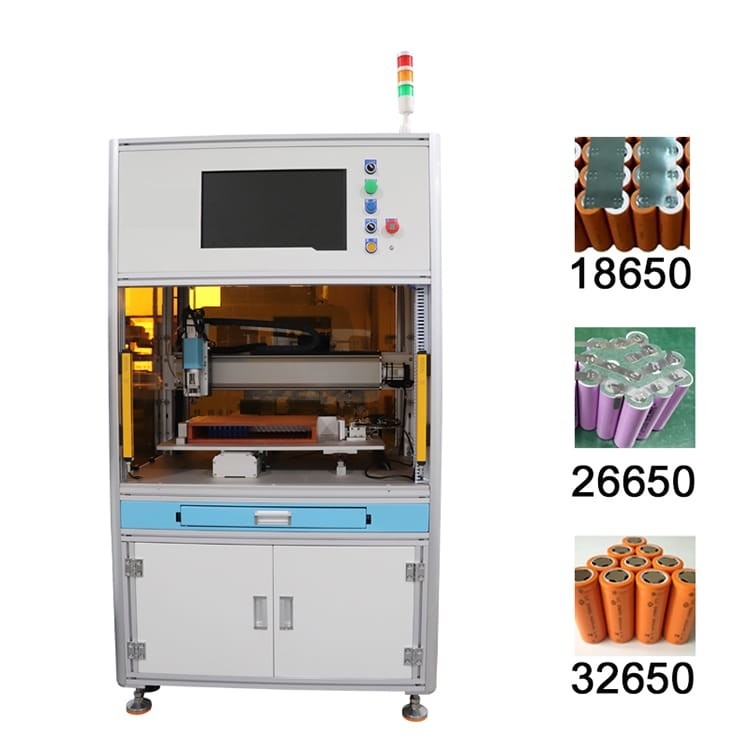

Với vật cố định tương ứng, máy hàn điểm có thể hàn các loại pin 18650, 26650, 32650, 4680 và các loại pin hình trụ khác, cũng có thể được tùy chỉnh cho nhiều loại pin hình trụ, pin vuông, pin nút, v.v.
Hoạt động sản phẩm
1. Cài đặt các thông số hàn trên màn hình cảm ứng.(Sản phẩm giống nhau chỉ cần đặt 1 lần)
2. Đặt vật cố định cùng với bộ pin vào vị trí kẹp nhanh.
3. Nhấn nút khởi động, máy tự động hoàn thành mọi thao tác hàn.
4. Tiếng thợ hàn để nhắc người vận hành thay thế thiết bị cố định mới (bộ pin).

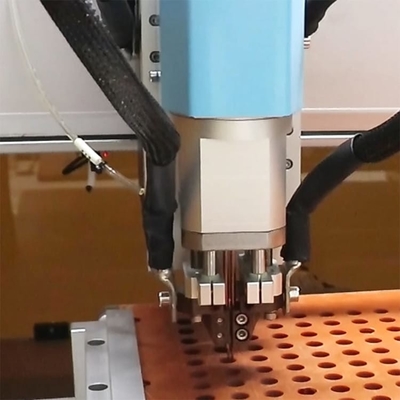

Chi tiết máy hàn điểm một bên đầu quay
