Máy hàn điểm hai mặt cho pin Lithium Ion 18650

Máy hàn điểm pin hình trụ CNC 18650 tự động hai mặt

Mô tả Sản phẩm

Máy hàn điểm bộ pin tự động là một nền tảng chung của công nghệ xử lý tự động dựa trên CNC, hàn điểm và lắp ráp bộ pin phù hợp trong nhà máy.So với máy hàn điểm thủ công, hiệu quả và độ chính xác của hàn đã được cải thiện rất nhiều.Thiết kế nhân bản làm cho việc vận hành và gỡ lỗi rất dễ dàng và thuận tiện.Thiết kế của các thành phần được tích hợp sẵn làm cho vẻ ngoài ngắn gọn hơn.Chúng tôi cũng có thể cung cấp máy hàn CNC.Chào mừng yêu cầu của bạn đến với chúng tôi để biết thêm chi tiết.

Tính năng sản phẩm

1.1 Nguồn: 3 pha AC 380V
1.2 Áp suất không khí;0,4-0,6Mpa
1.3 Phạm vi áp dụng: Dòng kết hợp song song của lõi pin nguồn 18650/26650, kết hợp đa song song và nhiều dòng, pin dụng cụ điện, pin xe đu, bộ pin lưu trữ, bộ pin 26650, bộ pin 32650, pin xe đạp điện, v.v. .
1.4 Ổ cắm tối đa: ví dụ lõi pin 18650, ổ cắm tối đa: Lõi 35 chiếc trục X * Lõi 20 chiếc trục Y, nếu cần hành trình lớn hơn, nó cần được tùy chỉnh.
1.5 Kim hàn phù hợp: Đường kính 4 - 4 * 6 kim hàn đầu phẳng nhập khẩu (hàn điểm phình), đường kính 1.5 * 100mm (hàn điểm)
1.6 Chiều rộng niken thích hợp: Tạo thành niken
1.7 Có thể tùy chỉnh loại khuôn hàn điểm trước vào sau (Thích hợp cho dây chuyền sản xuất tự động sử dụng)
1.8 Chức năng kim mài tự động có thể tùy chỉnh
1.9 Độ dày niken thích hợp: 0,1mm-0,3mm
1.10 Hiệu quả sản xuất: khoảng 4000 PCS - 5000 PCS mỗi giờ
1.11 Máy hàn: kiểu 5000A / 8000A, hai bộ

• Máy hàn điểm tiêu chuẩn: 5000A / 8000A, 2 bộ
• Hàn điểm tốc độ nhanh (2-10ms)
• Điểm hàn nhiệt độ thấp
• Giám sát thời gian thực hàn
• Với tín hiệu hoàn thành hàn, tiết kiệm thời gian hàn
• Có thể được thiết lập đặc điểm kỹ thuật hàn điểm (Dương và âm được hàn bằng cách sử dụng các dòng điện khác nhau)
• Có thể được thiết lập cùng một pin hàn điểm dương, và cực âm không hàn điểm
• Dòng điện quá nhỏ hoặc bất thường trong quá trình hàn điểm, máy tự động báo và dừng

1.12 Hiệu quả hàn: tính nhất quán hàn tốt, mối hàn đồng đều và đẹp
1.13 Ba loại đầu vào dữ liệu hàn điểm:

• Phương thức nhập ma trận điểm
• Phương thức nhập mảng
• Phương pháp nhập đĩa, lưu trữ dữ liệu hàn điểm vào đĩa U, nhập trực tiếp vào máy, (Dữ liệu CAD DXF của đĩa U được nhập vào màn hình cảm ứng bằng một đường duy nhất, sau đó có thể xuất hàng loạt từ màn hình cảm ứng sang đĩa U. , và sau đó nhập vào các máy khác để sử dụng)

1.14 Tên khuôn hàn: Kỹ năng nhập liệu tiếng Trung và tiếng Anh
1.15 Thành phần điều khiển: Màn hình cảm ứng 7 inch, bộ lập trình PLC tốc độ cao 6 trục, động cơ servo 3 trục 750W, đầu hàn điện dẫn động động cơ servo 2 trục 400W
1.16 Sử dụng tạo dải niken để giảm chất thải
1.17 Gỡ lỗi thiết bị đơn giản, dễ học và dễ hiểu, thay đổi mô hình nhanh chóng (có thể gọi dữ liệu nhóm 0-199)
1.18 Công suất đầu hàn: Servo điện
1.19 Khuôn cố định pin đã hoàn thành: 1 bộ cố định gỗ cách điện (2 chiếc)
1.20 Bảo hành: bảo hành giới hạn một năm và hỗ trợ trọn đời
1.21 Thiết bị đi kèm với một cảnh báo lỗi, xóa lỗi theo lời nhắc
1.22 Kích thước: L1100 * W900 * H1930MM
1.23 Trọng lượng: khoảng 350KG

Ưu điểm của sản phẩm

1. Hành trình hàn có thể được tùy chỉnh
2. Thích hợp cho các loại gói pin
3. Hàn tốc độ cao
4. Màn hình cảm ứng 7 inch, thao tác thuận tiện hơn, hiển thị rõ ràng hơn
5. Đầu hàn có chức năng làm mát bằng không khí hoặc làm mát bằng nước, có thể làm giảm hiệu quả ảnh hưởng của nhiệt độ kim hàn điểm đến chất lượng hàn.
6. Có thể lưu trữ lên đến 99 nhóm tệp, tệp có thể gọi đơn giản,
không yêu cầu quá trình thay đổi dòng phức tạp
7. Chức năng hiệu chuẩn một phím cho sự dịch chuyển toàn bộ của khớp kim loại, có thể được hiệu chỉnh cho sự thay đổi điểm do thay đổi chân hàn hoặc các lý do khác
8. Máy hàn điểm điện hoặc khí nén là tùy chọn

Đặc điểm kỹ thuật sản phẩm

Ứng dụng sản phẩm

MD-ADW có thể được sử dụng trong pin dụng cụ điện, pin xe hơi xoắn, Bộ pin lưu trữ năng lượng, pin xe điện, vv So với hàn điểm thủ công, hiệu quả và độ chính xác của hàn đã được cải thiện rất nhiều.

Hoạt động sản phẩm

1. Cài đặt các thông số hàn trên màn hình cảm ứng.(Sản phẩm giống nhau chỉ cần đặt 1 lần)
2. Đặt vật cố định cùng với bộ pin vào vị trí kẹp nhanh.
3. Nhấn nút khởi động, máy tự động hoàn thành mọi thao tác hàn.
4. Tiếng thợ hàn để nhắc người vận hành thay thế thiết bị cố định mới (bộ pin).

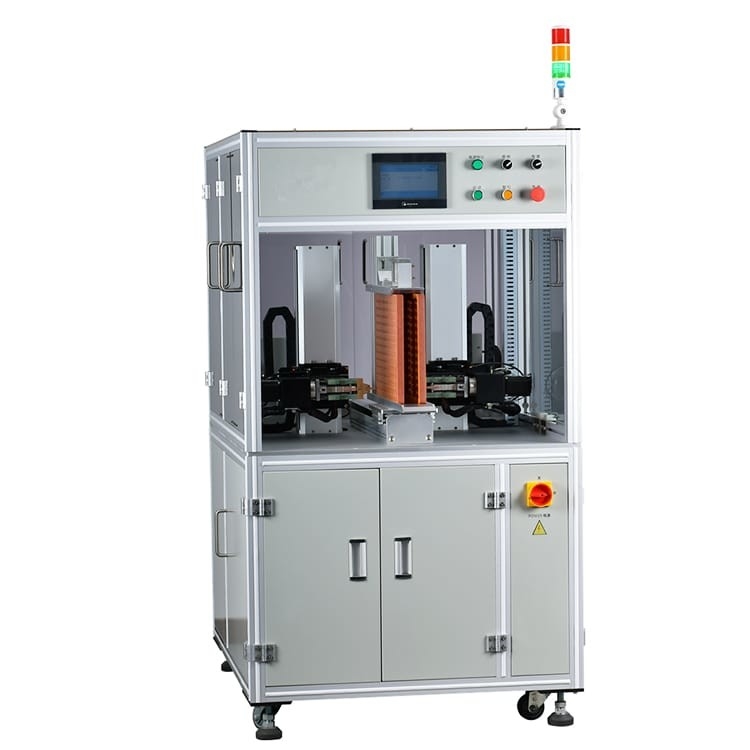

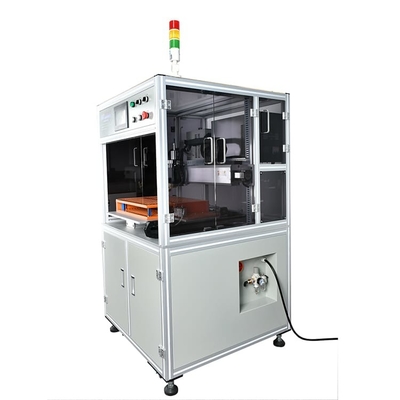

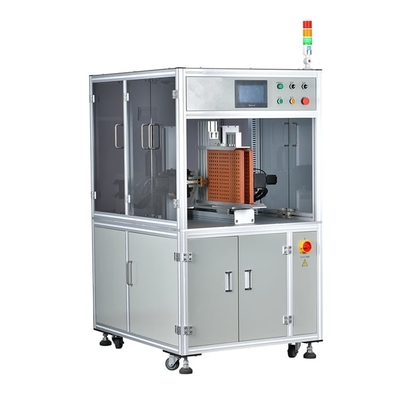

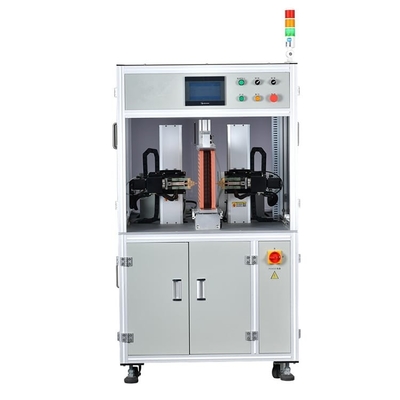

Chi tiết máy hàn điểm hai mặt

Mẫu hàn gói pin hình trụ
