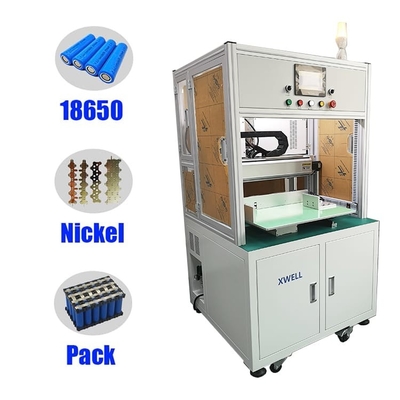

Máy hàn gói pin một mặt tại chỗ 18650 Tế bào Công suất 4000W

Hàn điểm tự động 18650 tế bào Máy hàn điểm một mặt

Mô tả Sản phẩm

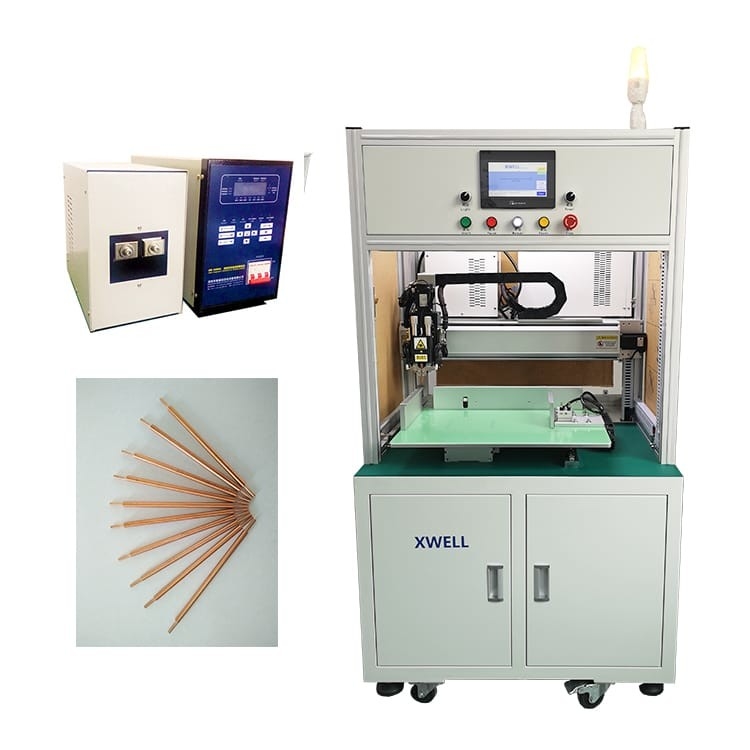

Kim hàn đầu quay cần cấu hình máy hàn điểm 5000A / 8000A.
Mô hình vận hành bằng điện: không cần kết nối máy nén khí khác.
Kim hàn đầu quay và đầu hàn thông thường không thể vạn năng được.
Tính năng của thiết bị: (Các thông số sau có thể là tùy chỉnh không chuẩn)

A) Khả năng tương thích của các bộ pin có kích thước khác nhau:
Điều chỉnh kích thước của mô-đun pin bằng cách định vị các tấm bên.Vùng hàn tối đa 400 * 400 (tùy chỉnh theo yêu cầu).
B) Định vị khuôn:
Sử dụng mặt trên và mặt dưới của điều chỉnh kẹp động cơ, mặt trên có chốt định vị để đảm bảo khuôn có thể được định vị chính xác.
Nó sẽ không ảnh hưởng đến chức năng hàn vì diện tích lớn.
C) Quay đầu hàn:
Đầu hàn có thể tự động xoay trong vòng 180 ° để đáp ứng các góc khác nhau của các mối hàn (thông qua điều khiển lập trình).
D) hành động nén hàn sử dụng động cơ servo để đạt được. Nó đảm bảo rằng đầu hàn và áp suất phôi đồng nhất, hàn ổn định.
E) mài kim tự động: Có thể cài đặt để tự động mài tần số và số lần mài kim hàn sau một khoảng thời gian để đảm bảo chất lượng hàn ..
F) Tự động bù kim hàn: Có thể cài đặt tự động bù công việc hàn sau một khoảng thời gian để đảm bảo độ bền của cùng một kim hàn và chất lượng hàn.
G) Máy hàn nóng lên và xử lý kém: Trong trường hợp máy hàn kém, màn hình cảm ứng sẽ tự động cảnh báo và dữ liệu cảnh báo được lưu trữ ở dạng bên trong để kiểm tra.
(H) Giao diện người dùng thiết bị A.UI thân thiện với người dùng, dễ học.Nhà điều hành nhà thờ 10 phút, hoạt động lập trình nhà thờ nửa giờ.

Tính năng sản phẩm

1. Công suất: 4KW, AC 220V, 50HZ
2. Khí áp;0,4-0,6Mpa
3. Phạm vi áp dụng: Kết hợp loạt và song song của pin 18650, 26650, 32650 và pin vuông (hoặc tương tự), để đạt được hàn điểm một mặt tự động.
4. Chiều rộng niken phù hợp: không giới hạn
5. Độ dày niken thích hợp: 0,1mm-0,3mm
6. Lấy pin 18650 làm ví dụ, 1800-2000 chiếc mỗi giờ
7. Hiệu quả hàn: tính nhất quán hàn tốt, mối hàn đồng đều và đẹp

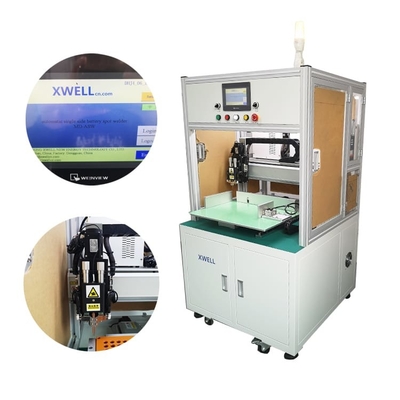

8. Thành phần điều khiển: Màn hình cảm ứng 7 inch, bộ lập trình PLC tốc độ cao 3 trục, động cơ bước và servo 750W 2 trục.
9. Sử dụng hình thành dải niken để giảm chất thải.
10. Gỡ lỗi thiết bị đơn giản, dễ học và dễ hiểu, thay đổi mô hình nhanh chóng
11. Vùng hiệu quả hàn điểm: trục X 400mm, trục Y 400mm
12. Công suất đầu hàn: bằng động cơ servo
13. Khuôn cố định pin thành phẩm: 1 bộ cố định gỗ cách điện (2 chiếc)
14. Thiết bị có báo lỗi đi kèm, xóa lỗi theo lời nhắc
15. Thiết bị có thể lưu trữ 99 bộ dữ liệu lập trình, dễ dàng sử dụng trong sản xuất.
16. Máy hàn: Model 5000A / 8000A, một bộ.

Ưu điểm của sản phẩm

1. Màn hình cảm ứng hiển thị, hoạt động thuận tiện hơn và hiển thị rõ ràng hơn
2. Ba chế độ lập trình tệp, nhập thủ công, mảng, nhập bản vẽ CAD DXF, phản ứng đơn giản và nhanh chóng để chỉnh sửa chương trình phức tạp khác nhau
3. Đầu hàn có chức năng làm mát không khí hoặc làm mát bằng nước, có thể làm giảm hiệu quả ảnh hưởng của nhiệt độ kim hàn điểm đến chất lượng hàn
4. Nó có thể lưu trữ lên đến 99 nhóm tệp, dễ gọi và không cần quá trình thay đổi dòng và điều chỉnh máy phức tạp
5. Có thể chuyển đổi chương trình hàn điểm của một mặt bên và mặt B của vật cố định.

Đặc điểm kỹ thuật sản phẩm

Ứng dụng sản phẩm

Nó phù hợp với gói pin xe điện, mô-đun pin ô tô, pin đèn đường, gói pin xe cân bằng, gói pin xe tay ga, nguồn điện di động, mô-đun gói pin khởi động, gói pin công cụ điện, gói pin máy tính xách tay, v.v.!

Hoạt động sản phẩm

1. Cài đặt các thông số hàn trên màn hình cảm ứng.(Sản phẩm giống nhau chỉ cần đặt 1 lần)
2. Đặt vật cố định cùng với bộ pin vào vị trí kẹp nhanh.
3. Nhấn nút khởi động, máy tự động hoàn thành mọi thao tác hàn.
4. Tiếng thợ hàn để nhắc người vận hành thay thế thiết bị cố định mới (bộ pin).
