Máy hàn gói pin một đầu Hệ điều hành HMI tự động

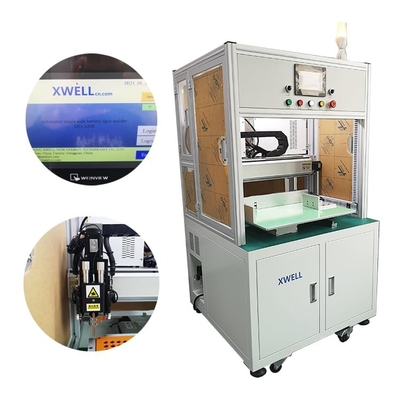

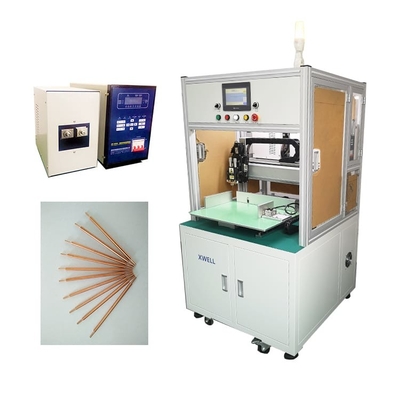

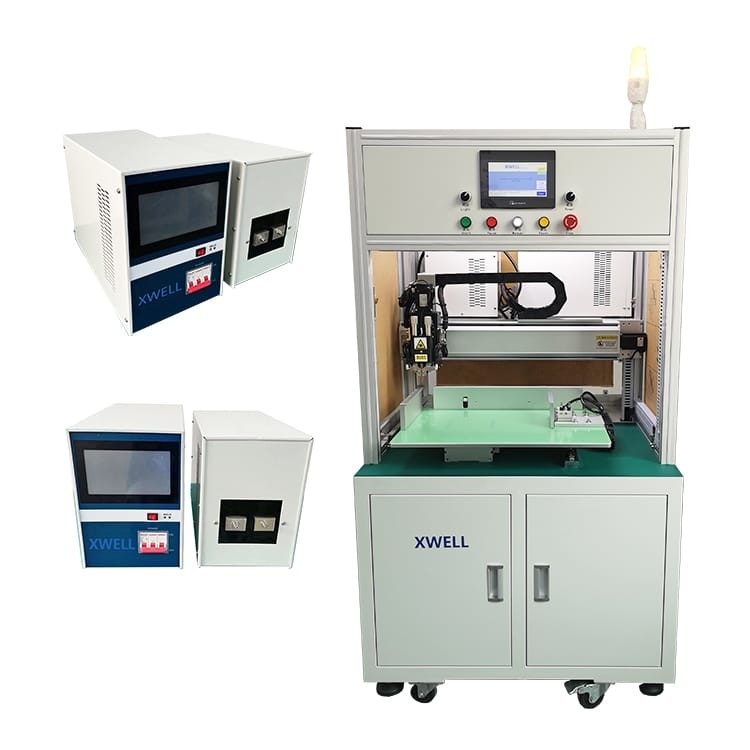

Máy hàn điểm tự động một đầu cho dây chuyền lắp ráp bộ pin

Mô tả Sản phẩm

Máy hàn điểm một mặt tự động thích hợp để hàn nối tiếp một ô đơn và song song trước khi lắp ráp trong nhà máy pin.
Máy này là máy hàn điểm tự động cho pin hình trụ như 18650/21700/26650/32650/32700.Phần điều khiển điện của máy hàn điểm sử dụng thiết kế mô-đun, có tính tích hợp cao, tính linh hoạt tốt và bảo trì thuận tiện.Cơ cấu chấp hành chính được điều khiển bởi một động cơ servo, có độ chính xác cao và độ tin cậy tốt.Mạch điện của thiết bị thông qua các thiết bị điều khiển tiêu chuẩn trong và ngoài nước, thuận tiện cho việc bảo trì và thay thế.Nó hỗ trợ tự động quay đầu hàn điểm, nhập dữ liệu Autocad, phương pháp mảng và thủ công, giúp cải thiện đáng kể hiệu quả hàn điểm và đảm bảo dây chuyền sản xuất Pack.

Tính năng sản phẩm

1. Giao diện lập trình dễ vận hành và hỗ trợ ba phương pháp: bản đồ CAD DXF, mảng và thủ công.Bất kỳ nhóm tệp lập trình nào cũng có thể được lưu trữ.
2. Dự báo và nhắc nhở thay thế kim hàn, đầu hàn sử dụng tuần hoàn làm mát bằng nước để tản nhiệt, giúp giảm tổn thất kim hàn một cách hiệu quả và cải thiện hiệu quả hàn.
3. Tích hợp hệ thống giám sát dòng hàn, có thể giám sát dòng hàn, với chức năng cảnh báo hàn giả và hàn giả, có thể giám sát hàn trong thời gian thực.
4. Với điều khiển công nghiệp tích hợp, tất cả các thông số hàn có thể được theo dõi và theo dõi, thuận tiện cho việc quản lý dữ liệu và vận hành đơn giản.Nó có các chức năng như theo dõi mối hàn, cháy nổ, hàn giả và ghi chép theo dõi mối hàn bị thiếu.
5. Mô hình thuần điện 4 trục có thể ngăn chặn hiệu quả hàn giả và hàn rán do áp suất không khí không ổn định.
6. Đầu hàn quay Miyachi được thông qua.Đầu hàn hỗ trợ quay cộng hoặc trừ 90 °.Nó phù hợp để hàn điểm các rãnh shunt tấm niken ở mọi góc độ, và đầu hàn có trọng lượng nhẹ, giúp ngăn ngừa hiệu quả việc đầu hàn quá nặng và làm biến dạng pin hàn.

Ưu điểm của sản phẩm

1. Màn hình cảm ứng 7 inch, thuận tiện hơn để vận hành và hiển thị rõ ràng hơn
2. Đầu hàn có chức năng làm mát bằng không khí hoặc làm mát bằng nước, có thể làm giảm ảnh hưởng của nhiệt độ điểm kim đến chất lượng hàn một cách hiệu quả.
3. Nó có thể lưu trữ 99 nhóm tệp, dễ gọi và không cần quá trình thay đổi dòng và điều chỉnh máy phức tạp.
4. Một chức năng hiệu chỉnh chính cho độ lệch tổng thể của các mối nối hàn, có thể được sử dụng để hiệu chỉnh độ lệch vị trí điểm do thay thế chân hàn hoặc các lý do khác.
5. Hiệu quả của hàn điểm cao hơn, và tốc độ của mỗi điểm hàn ≤ 0,35s (theo các tốc độ khác nhau của máy hàn đã chọn), và máy hàn điểm một mặt có thể đạt 2800 lõi điện / giờ.
6. Các phụ kiện cốt lõi được nhập khẩu từ Nhật Bản và Đài Loan, độ chính xác, ổn định và tuổi thọ của toàn bộ máy cao hơn gấp 1 lần so với các phụ kiện trong nước khác.
7. Chức năng báo động và dừng hàn tự động có thể tiếp tục phát hiện mối hàn sau khi khắc phục lỗi.
8. Máy có chức năng ngắt nguồn hoặc tiếp điểm ngắt, có thể tự điều chỉnh vị trí hàn điểm.
9. Máy hàn có thể được lựa chọn và phù hợp, và các máy hàn khác nhau có thể được lựa chọn theo yêu cầu khác nhau của khách hàng để đáp ứng hiệu quả nhu cầu của khách hàng.
10. Ba chế độ lập trình tệp, nhập thủ công, nhập mảng, nhập mẫu CAD DXF, phản ứng đơn giản và nhanh chóng để chỉnh sửa các chương trình phức tạp khác nhau.

Đặc điểm kỹ thuật sản phẩm

Danh sách các bộ phận chính

Ứng dụng sản phẩm

18650/26650/21700/32650 và các tổ hợp pin khác;
Pin lưu trữ năng lượng, pin xe điện, pin xe máy điện và các gói pin lithium năng lượng mô-đun khác. "


Hoạt động sản phẩm

1. Cài đặt các thông số hàn trên màn hình cảm ứng.(Sản phẩm giống nhau chỉ cần đặt 1 lần)
2. Đặt vật cố định cùng với bộ pin vào vị trí kẹp nhanh.
3. Nhấn nút khởi động, MD-ASW tự động hoàn thành mọi thao tác hàn.
4. Âm thanh MD-ASW để nhắc người vận hành thay thế thiết bị cố định mới (bộ pin). "
