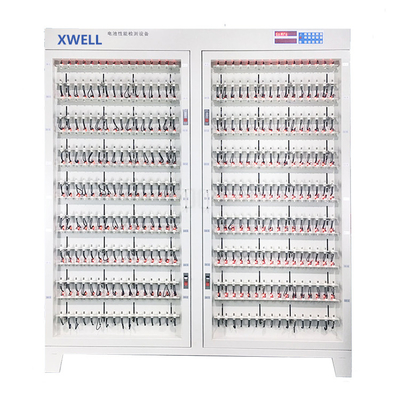

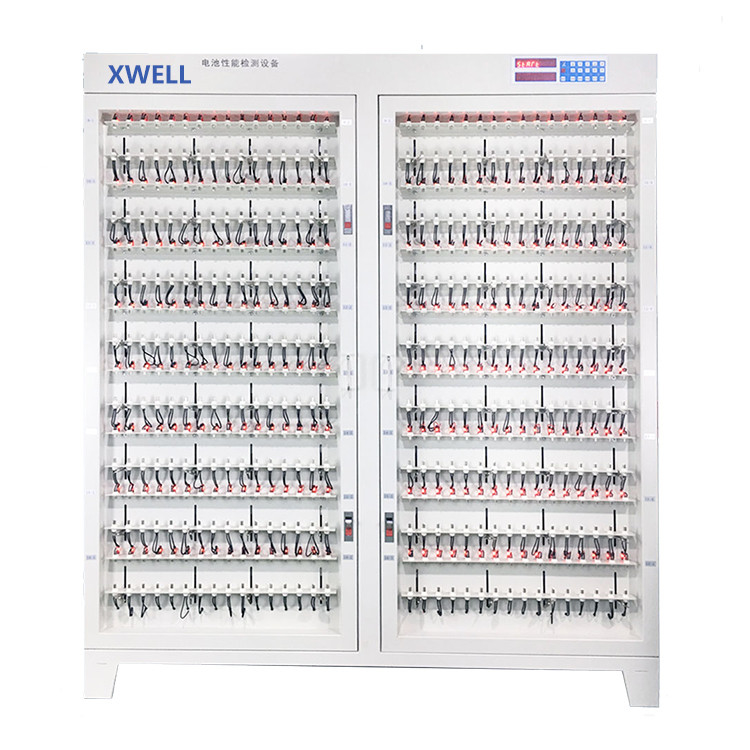

Máy phân loại pin 5V, Máy kiểm tra pin đồng xu hình trụ 57600

Sự miêu tả

Máy phân loại pin chủ yếu được sử dụng để hình thành và phân loại dung lượng của pin lithium ion hình trụ.
Sự hình thành đầu tiên là sạc dòng điện nhỏ của pin lithium ion mới được chế tạo, nhằm mục đích hình thành một lớp thụ động trên bề mặt của điện cực âm, tức là màng ranh giới chất điện ly rắn (màng SEI).
Phân loại dung lượng có nghĩa là kiểm tra dung lượng của tế bào thông qua quá trình sạc và phóng điện, và phân loại các tế bào theo giá trị dung lượng.Điều này là để cân bằng việc lắp ráp bộ pin.
Máy phân loại pin chủ yếu bao gồm hệ thống máy tính, phần mềm điều khiển, giao diện truyền thông và tủ phát hiện pin.Tủ phát hiện pin bao gồm một kẹp và một thân bảng để đặt kẹp, một nguồn điện áp và dòng điện không đổi sạc, một nguồn dòng điện không đổi phóng điện, một mạch điều khiển lưu trữ, một mạch lấy mẫu hiện tại, một mạch lấy mẫu điện áp, một bộ điều khiển chính CPU, bộ nhớ dữ liệu, chương trình vi máy tính một chip và bảng điều khiển.

Đặc trưng

Cấu trúc
Kênh: 512 kênh
Kích thước máy: 1620mm × 550mm × 1840mm
Màu hộp: Màu be mặc định (có thể tùy chỉnh)
Loại kẹp: cực dương trên và âm dưới, vật cố định (đầu / phẳng / hai miếng) tùy chọn
Khoảng cách kẹp: 40mm
Hỗ trợ chiều cao pin: có thể điều chỉnh trong phạm vi 100mm
Nguồn điện làm việc: Hệ thống 3 pha năm dây AC380V ± 10%, 50HZ
Công suất tiêu thụ: ≤9KW
Môi trường làm việc: nhiệt độ 0 ～ 40 ℃, độ ẩm tương đối ≤80%
Phương pháp làm mát: hút gió tự nhiên, khí thải hướng lên

Thông số kênh
Dải đo điện áp: 0 ～ 5V
Dải điện áp pin: sạc 0 ～ 4,5V;phóng điện 4,5 ～ 2V
Dải điện áp không đổi: 2,5 ～ 4,5V
Độ chính xác điện áp: ± (1 ‰ đọc + 1 ‰ toàn thang đo)
Độ phân giải điện áp: 1mV
Điện áp ổn định: ≤1 ‰
Phạm vi hiện tại: sạc 20mA ～ 6A;phóng điện 20mA ～ 6A
Độ chính xác hiện tại: ± (1 ‰ đọc + 1 ‰ toàn thang đo)
Độ phân giải hiện tại: 1mA
Ổn định hiện tại: ≤1 ‰

Chức năng phần mềm
Chế độ điều khiển: Phần mềm cài đặt trên máy tính kết nối với máy qua cổng nối tiếp, điều khiển toàn bộ tủ
Chế độ giao tiếp: cổng nối tiếp, tốc độ truyền 57600
Cài đặt quy trình: có thể đặt tối đa 32 bước và 256 chu kỳ
Chế độ sạc: dòng điện không đổi, điện áp không đổi, dòng điện không đổi và điện áp không đổi
Điều kiện cắt sạc: điện áp, dòng điện, thời gian, công suất
Chế độ xả: dòng điện không đổi
Điều kiện cắt xả: điện áp, thời gian, công suất
Chức năng bảo vệ: quá áp, dưới điện áp, quá dòng, dưới dòng, bảo vệ quá công suất, bảo vệ mất điện,
khôi phục điểm ngắt dữ liệu
Phạm vi thời gian: đặt tùy ý trong vòng 0 ～ 30000 phút, đơn vị thời gian là phút
Thời gian chính xác: ≤ ± 1 ‰
Chu kỳ kiểm tra lấy mẫu: ≤8s
Tần số ghi dữ liệu tối thiểu: ≤8 giây
Phân loại pin: phân loại theo (dung lượng, thời gian, điện áp hở mạch, nền tảng phóng điện, v.v.)
Xử lý dữ liệu: Ghi lại dữ liệu như điện áp, dòng điện, thời gian, công suất, v.v. và tự động tính toán dòng điện không đổi
tỷ lệ sạc, tổn thất dung lượng, hiệu suất xả, dữ liệu điện trung bình như điện áp, điện áp trung bình, v.v., cung cấp dữ liệu
đồ thị đường cong và đồ thị chu trình;có thể xuất và tạo các tệp định dạng cơ sở dữ liệu văn bản, EXCEL, WORD hoặc MDB

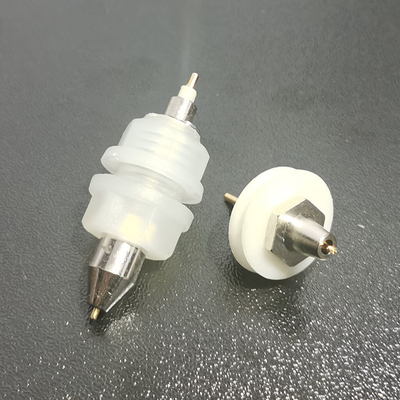

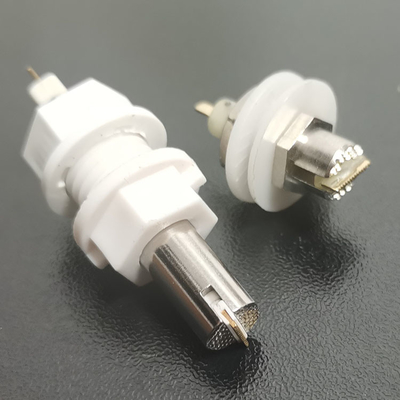

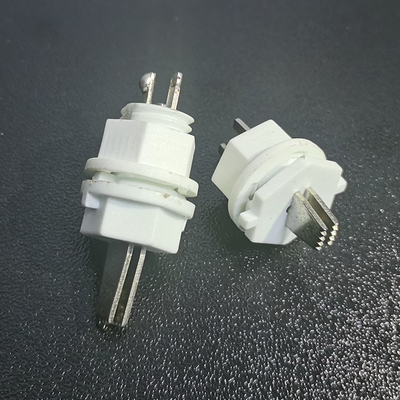

Đồ đạc

Thông số

Mẫu

Dự án của chúng tôi

Dự án Ấn Độ
Dự án này được bản địa hóa ở Inda, Gurgaon.Khách hàng được thành lập vào năm 1994, có hơn 400 nhân viên và hơn 10000 nhà máy vuông.

Họ đã mua đầy đủ 2 dây chuyền lắp ráp pin từ chúng tôi, bao gồm máy phân loại, máy hàn, máy dán, máy sạc và xả…
Chúng tôi đã cử 3 kỹ sư đến địa điểm của khách hàng để lắp đặt máy và đào tạo vào năm 2019. Khóa đào tạo kéo dài khoảng một tuần.Sau khóa đào tạo, các kỹ sư của khách hàng được học cách vận hành máy móc một cách trơn tru và hiệu quả cao.Họ đã tạo ra các sản phẩm chất lượng cao bằng máy của chúng tôi.
Chúng tôi đã có một hành trình tốt đẹp ở Ấn Độ.
